P. 205

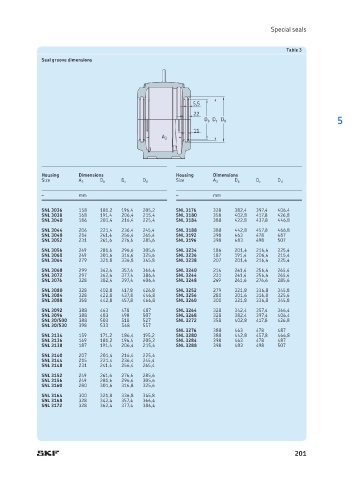

Special seals


                                                                           Table 3
            Seal groove dimensions





                                                   5,5
                                                   22
                                                      D b  D c  D d                     5
                                                   11
                                           A 3




            Housing  Dimensions                Housing  Dimensions
            Size     A 3   D b  D c   D d      Size     A 3   D b  D c   D d
            –        mm                        –        mm

            SNL 3036  158  181,2  196,4  205,2  SNL 3176  328  382,4  397,4  406,4
            SNL 3038  168  191,4  206,4  215,4  SNL 3180  358  402,8  417,8  426,8
            SNL 3040  186  201,4  216,4  225,4  SNL 3184  388  422,8  437,8  446,8
            SNL 3044  206  221,4  236,4  245,4  SNL 3188  388  442,8  457,8  466,8
            SNL 3048  214  241,4  256,4  265,4  SNL 3192  398  463  478  487
            SNL 3052  231  261,6  276,6  285,6  SNL 3196  398  483  498  507
            SNL 3056  249  281,6  296,6  305,6  SNL 3234  186  201,4  216,4  225,4
            SNL 3060  249  301,6  316,6  325,6  SNL 3236  187  191,4  206,4  215,4
            SNL 3064  279  321,8  336,8  345,8  SNL 3238  207  201,4  216,4  225,4
            SNL 3068  299  342,4  357,4  366,4  SNL 3240  214  241,4  256,4  265,4
            SNL 3072  297  362,4  377,4  386,4  SNL 3244  231  241,4  256,4  265,4
            SNL 3076  328  382,4  397,4  406,4  SNL 3248  249  261,6  276,6  285,6
            SNL 3080  328  402,8  417,8  426,8  SNL 3252  279  321,8  336,8  345,8
            SNL 3084  328  422,8  437,8  446,8  SNL 3256  280  301,6  316,8  325,6
            SNL 3088  358  442,8  457,8  466,8  SNL 3260  300  321,8  336,8  345,8
            SNL 3092  388  463  478   487      SNL 3264  328  342,4  357,4  366,4
            SNL 3096  388  483  498   507      SNL 3268  328  382,4  397,4  406,4
            SNL 30/500  388  503  518  527     SNL 3272  358  402,8  417,8  426,8
            SNL 30/530  398  533  548  557
                                               SNL 3276  388  463  478   487
            SNL 3134  159  171,2  186,4  195,2  SNL 3280  388  442,8  457,8  466,8
            SNL 3136  169  181,2  196,4  205,2  SNL 3284  398  463  478  487
            SNL 3138  187  191,4  206,4  215,4  SNL 3288  398  483  498  507
            SNL 3140  207  201,4  216,4  225,4
            SNL 3144  215  221,4  236,4  245,4
            SNL 3148  231  241,4  256,4  265,4
            SNL 3152  249  261,6  276,6  285,6
            SNL 3156  249  281,6  296,6  305,6
            SNL 3160  280  301,6  316,8  325,6
            SNL 3164  300  321,8  336,8  345,8
            SNL 3168  328  342,4  357,4  366,4
            SNL 3172  328  362,4  377,4  386,4
