Sealing solutions

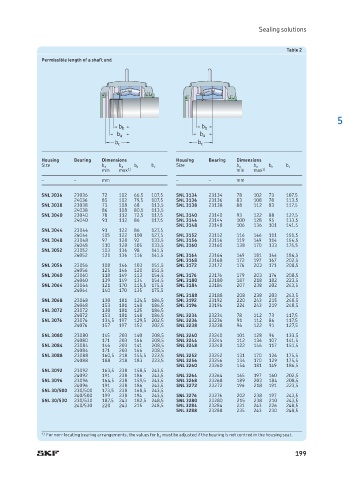

Table 2
Permissible length of a shaft end
5
b b b b
b a b a
b c b c
Housing Bearing Dimensions Housing Bearing Dimensions
Size b a b a b b b c Size b a b a b b b c
min max 1) min max 1)
– – mm – – mm
SNL 3036 23036 72 102 66,5 107,5 SNL 3134 23134 78 102 73 107,5
24036 85 102 79,5 107,5 SNL 3136 23136 83 108 78 113,5
SNL 3038 23038 73 108 68 113,5 SNL 3138 23138 88 112 83 117,5
24038 86 108 80,5 113,5
SNL 3040 23040 78 112 72,5 117,5 SNL 3140 23140 93 122 88 127,5
24040 91 112 86 117,5 SNL 3144 23144 100 128 95 133,5
SNL 3148 23148 106 136 101 141,5
SNL 3044 23044 91 122 86 127,5
24044 105 122 100 127,5 SNL 3152 23152 116 146 111 151,5
SNL 3048 23048 97 128 92 133,5 SNL 3156 23156 119 149 114 154,5
24048 110 128 105 133,5 SNL 3160 23160 138 170 133 175,5
SNL 3052 23052 103 136 98 141,5
24052 121 136 116 141,5 SNL 3164 23164 149 181 144 186,5
SNL 3168 23168 172 197 167 202,5
SNL 3056 23056 108 146 103 151,5 SNL 3172 23172 176 203 171 208,5
24056 125 146 120 151,5
SNL 3060 23060 118 149 113 154,5 SNL 3176 23176 179 203 174 208,5
24060 139 149 134 154,5 SNL 3180 23180 187 218 182 223,5
SNL 3064 23064 121 170 115,5 175,5 SNL 3184 23184 207 238 202 243,5
24064 140 170 135 175,5
SNL 3188 23188 208 238 203 243,5
SNL 3068 23068 130 181 124,5 186,5 SNL 3192 23192 220 243 215 248,5
24068 153 181 148 186,5 SNL 3196 23196 224 243 219 248,5
SNL 3072 23072 130 181 125 186,5
24072 153 181 148 186,5 SNL 3234 23234 78 112 73 117,5
SNL 3076 23076 134,5 197 129,5 202,5 SNL 3236 23236 91 112 86 117,5
24076 157 197 152 202,5 SNL 3238 23238 96 122 91 127,5
SNL 3080 23080 145 203 140 208,5 SNL 3240 23240 101 128 96 133,5
24080 171 203 166 208,5 SNL 3244 23244 112 136 107 141,5
SNL 3084 23084 146 203 141 208,5 SNL 3248 23248 122 146 117 151,5
24084 171 203 166 208,5
SNL 3088 23088 160,5 218 155,5 223,5 SNL 3252 23252 131 170 126 175,5
24088 188 218 183 223,5 SNL 3256 23256 134 170 129 175,5
SNL 3260 23260 154 181 149 186,5
SNL 3092 23092 163,5 238 158,5 243,5
24092 191 238 186 243,5 SNL 3264 23264 165 197 160 202,5
SNL 3096 23096 164,5 238 159,5 243,5 SNL 3268 23268 189 203 184 208,5
24096 191 238 186 243,5 SNL 3272 23272 196 218 191 223,5
SNL 30/500 230/500 173,5 238 168,5 243,5
240/500 199 238 194 243,5 SNL 3276 23276 202 238 197 243,5
SNL 30/530 230/530 187,5 243 182,5 248,5 SNL 3280 23280 215 238 210 243,5
240/530 220 243 215 248,5 SNL 3284 23284 231 243 226 248,5
SNL 3288 23288 235 243 230 248,5
1) For non-locating bearing arrangements, the values for b a must be adjusted if the bearing is not centred in the housing seat.
