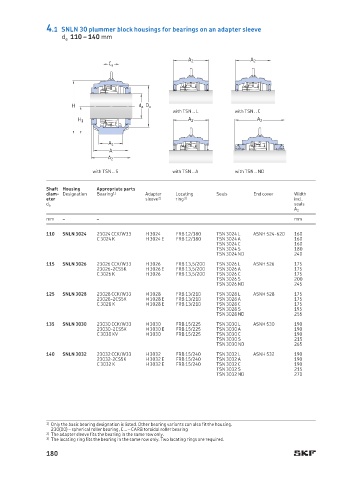

4.1  SNLN 30 plummer block housings for bearings on an adapter sleeve
                 d a  110 – 140 mm



                                                  A 2             A 2
                             C a




                    H                d a D a
                                              with TSN .. L   with TSN .. C
                     H 1                          A 2              A 2


                             A 1
                             A
                             A 2
                         with TSN .. S        with TSN .. A   with TSN .. ND

             Shaft  Housing  Appropriate parts
             diam- Designation  Bearing 1)  Adapter    Locating    Seals  End cover  Width
             eter                      sleeve 2)  ring 3)                    incl.
                                                                             seals
             d a
                                                                             A 2
             mm  –        –                                                  mm
             110  SNLN 3024  23024 CCK/W33  H  3 0 24  FRB 12/ 18 0  TSN 3024 L  ASNH 524-620  160
                          C 3024 K     H 3024 E  FRB 12/180  TSN 3024 A      160
                                                         TSN 3024 C          160
                                                         TSN 3024 S          180
                                                         TSN 3024 ND         240
             115  SNLN 3026  23026 CCK/W33  H 3026  FRB 13,5/200  TSN 3026 L  ASNH 526  175
                          23026-2CS5K  H 3026 E  FRB 13,5/200  TSN 3026 A    175
                          C 3026 K     H 3026  FRB 13,5/200  TSN 3026 C      175
                                                         TSN 3026 S          200
                                                         TSN 3026 ND         245
             125  SNLN 3028  23028 CCK/W33  H 3028  FRB 13/210  TSN 3028 L  ASNH 528  175
                          23028-2CS5K  H 3028 E  FRB 13/210  TSN 3028 A      175
                          C 3028 K     H 3028 E  FRB 13/210  TSN 3028 C      175
                                                         TSN 3028 S          195
                                                         TSN 3028 ND         255
             135  SNLN 3030  23030 CCK/W33  H 3030  FRB 15/225  TSN 3030 L  ASNH 530  190
                          23030-2CS5K  H 3030 E  FRB 15/225  TSN 3030 A      190
                          C 3030 KV    H 3030  FRB 15/225  TSN 3030 C        190
                                                         TSN 3030 S          215
                                                         TSN 3030 ND         265
             140  SNLN 3032  23032 CCK/W33  H 3032  FRB 15/240  TSN 3032 L  ASNH 532  190
                          23032-2CS5K  H 3032 E  FRB 15/240  TSN 3032 A      190
                          C 3032 K     H 3032 E  FRB 15/240  TSN 3032 C      190
                                                         TSN 3032 S          215
                                                         TSN 3032 ND         270





             1)  Only the basic bearing designation is listed. Other bearing variants can also fit the housing.
              230(00) – spherical roller bearing, C… – CARB toroidal roller bearing
             2)  The adapter sleeve fits the bearing in the same row only.
             3)  The locating ring fits the bearing in the same row only. Two locating rings are required.
