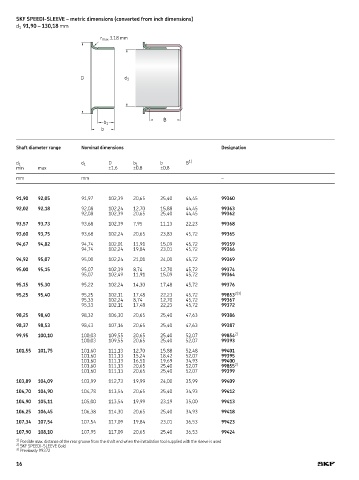

SKF SPEEDI-SLEEVE – metric dimensions (converted from inch dimensions)
d 1 91,90 – 130,18 mm
r max 3,18 mm
D d 1
B
b 1
b
Shaft diameter range Nominal dimensions Designation
1)
d 1 d 1 D b 1 b B
min max ±1,6 ±0,8 ±0,8
mm mm –
91,90 92,05 91,97 102,39 20,65 25,40 44,45 99360
92,02 92,18 92,08 102,24 12,70 15,88 44,45 99363
92,08 102,39 20,65 25,40 44,45 99362
93,57 93,73 93,68 102,39 7,95 11,13 22,23 99368
93,60 93,75 93,68 102,24 20,65 23,83 45,72 99365
94,67 94,82 94,74 102,01 11,91 15,09 45,72 99359
94,74 102,24 19,84 23,01 45,72 99366
94,92 95,07 95,00 102,24 21,01 24,00 45,72 99369
95,00 95,15 95,07 102,39 8,74 12,70 45,72 99374
95,07 102,49 11,91 15,09 45,72 99364
95,15 95,30 95,22 102,24 14,30 17,48 45,72 99376
95,25 95,40 95,25 102,11 17,48 22,23 45,72 99853 2)3)
95,33 102,24 8,74 12,70 45,72 99367
95,33 102,11 17,48 22,23 45,72 99372
98,25 98,40 98,32 106,30 20,65 25,40 47,63 99386
98,37 98,53 98,43 107,16 20,65 25,40 47,63 99387
99,95 100,10 100,03 109,55 20,65 25,40 52,07 99854 2)
100,03 109,55 20,65 25,40 52,07 99393
101,55 101,75 101,60 111,13 12,70 15,88 52,48 99401
101,60 111,13 15,24 18,42 52,07 99395
101,60 111,13 16,51 19,69 34,93 99400
101,60 111,13 20,65 25,40 52,07 99855 2)
101,60 111,13 20,65 25,40 52,07 99399
103,89 104,09 103,99 112,73 19,99 24,00 35,99 99409
104,70 104,90 104,78 113,54 20,65 25,40 34,93 99412
104,90 105,11 105,00 113,54 19,99 23,19 35,00 99413
106,25 106,45 106,38 114,30 20,65 25,40 34,93 99418
107,34 107,54 107,54 117,09 19,84 23,01 36,53 99423
107,90 108,10 107,95 117,09 20,65 25,40 36,53 99424
1) Possible max. distance of the rear groove from the shaft end when the installation tool supplied with the sleeve is used
2) SKF SPEEDI-SLEEVE Gold
3) Previously 99372
