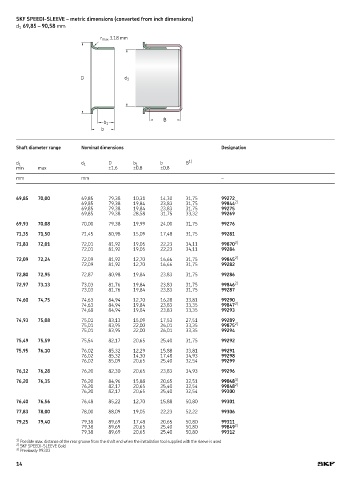

SKF SPEEDI-SLEEVE – metric dimensions (converted from inch dimensions)
d 1 69,85 – 90,58 mm
r max 3,18 mm
D d 1
B
b 1
b
Shaft diameter range Nominal dimensions Designation
1)
d 1 d 1 D b 1 b B
min max ±1,6 ±0,8 ±0,8
mm mm –
69,85 70,00 69,85 79,38 10,31 14,30 31,75 99272
69,85 79,38 19,84 23,83 31,75 99844 2)
69,85 79,38 19,84 23,83 31,75 99275
69,85 79,38 28,58 31,75 33,32 99269
69,93 70,08 70,00 79,38 19,99 24,00 31,75 99276
71,35 71,50 71,45 80,98 15,09 17,48 31,75 99281
71,83 72,01 72,01 81,92 19,05 22,23 34,11 99870 2)
72,01 81,92 19,05 22,23 34,11 99284
72,09 72,24 72,09 81,92 12,70 16,66 31,75 99845 2)
72,09 81,92 12,70 16,66 31,75 99282
72,80 72,95 72,87 80,98 19,84 23,83 31,75 99286
72,97 73,13 73,03 81,76 19,84 23,83 31,75 99846 2)
73,03 81,76 19,84 23,83 31,75 99287
74,60 74,75 74,63 84,94 12,70 16,28 33,81 99290
74,63 84,94 19,84 23,83 33,35 99847 2)
74,68 84,94 19,84 23,83 33,35 99293
74,93 75,08 75,01 83,13 15,09 17,53 27,51 99289
75,01 83,95 22,00 26,01 33,35 99875 2)
75,01 83,95 22,00 26,01 33,35 99294
75,49 75,59 75,54 82,17 20,65 25,40 31,75 99292
75,95 76,10 76,02 85,32 12,29 15,88 33,81 99291
76,02 85,32 14,30 17,48 34,93 99298
76,02 85,09 20,65 25,40 32,54 99299
76,12 76,28 76,20 82,30 20,65 23,83 34,93 99296
76,20 76,35 76,20 84,96 15,88 20,65 32,51 99048 3)
76,20 82,17 20,65 25,40 32,54 99848 2)
76,20 82,17 20,65 25,40 32,54 99300
76,40 76,56 76,48 85,22 12,70 15,88 50,80 99301
77,83 78,00 78,00 88,09 19,05 22,23 52,22 99306
79,25 79,40 79,38 89,69 17,48 20,65 50,80 99311
79,38 89,69 20,65 25,40 50,80 99849 2)
79,38 89,69 20,65 25,40 50,80 99312
1) Possible max. distance of the rear groove from the shaft end when the installation tool supplied with the sleeve is used
2) SKF SPEEDI-SLEEVE Gold
3) Previously 99303
