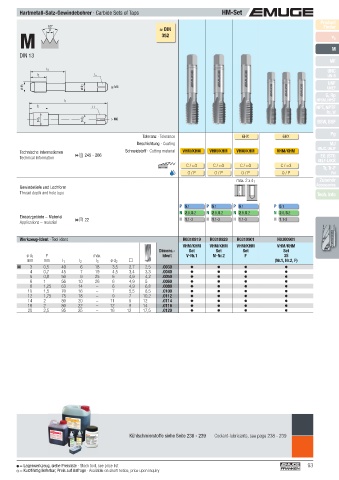

Hartmetall-Satz-Gewindebohrer · Carbide Sets of Taps HM-Set
Product
60° ≈ DIN Finder
M 352 v c
P

DIN 13 M
MF
UNC
l 3
l 2 UN-8
UNF
ø d 1 ø d 2 ≤ M6 UNEF
G, Rp
l 1 NPSM, NPSF
l 2 NPT, NPTF
Rc, W
ø d 1 ø d 2 > M6 BSW, BSF

Toleranz · Tolerance 6HX 6HX Pg
Beschichtung · Coating MJ
Technische Informationen  245 - 266 Schneidstoff · Cutting material VHM/KHM VHM/KHM VHM/KHM VHM/KHM UNJC, UNJF
Technical information EG (STI)
SELF-LOCK
C / ≈3 C / ≈3 C / ≈3 C / ≈3 Tr, Tr-F
O / P O / P O / P O / P Rd
max. 2 x d 1 Zubehör
Accessories
Gewindetiefe und Lochform
Thread depth and hole type Tech. Info

P 5.1 P 5.1 P 5.1 P 5.1
N 2.8, 5.2 N 2.8, 5.2 N 2.8, 5.2 N 2.8, 5.2
Einsatzgebiete – Material  22 H 1.1-3 H 1.1-3 H 1.1-3 H 1.1-3
Applications – material

Werkzeug-Ident · Tool ident H0310919 H0310929 H0310901 H0300901
VHM/KHM VHM/KHM VHM/KHM VHM/KHM
Dimens.- Set Set Set Set
ø d 1 P max. Ident V-Nr.1 M-Nr.2 F 3S
mm mm l 1 l 2 l 3 ø d 2 (Nr.1, Nr.2, F)
M 3 0,5 40 6 18 3,5 2,7 2,5 .0030
4 0,7 45 7 19 4,5 3,4 3,3 .0040
5 0,8 50 9 25 6 4,9 4,2 .0050
6 1 56 10 26 6 4,9 5 .0060
8 1,25 63 14 – 6 4,9 6,8 .0080
10 1,5 70 16 – 7 5,5 8,5 .0100
12 1,75 75 18 – 9 7 10,2 .0112
14 2 80 20 – 11 9 12 .0114
16 2 80 22 – 12 9 14 .0116
20 2,5 95 25 – 16 12 17,5 .0120

Kühlschmierstoffe siehe Seite 238 - 239 Coolant-lubricants, see page 238 - 239

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 93
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
