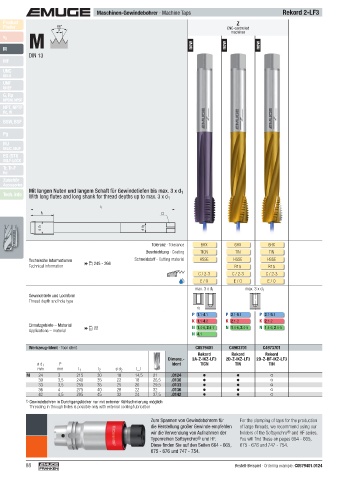

Page 88 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 2-LF3
Product Z
Finder 60° CNC-controlled
P
M
machines
v c
M new new new
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
Rc, W
BSW, BSF

Pg
MJ
UNJC, UNJF
EG (STI)
SELF-LOCK
Tr, Tr-F
Rd
Zubehör
Accessories
Mit langen Nuten und langem Schaft für Gewindetiefen bis max. 3 x d 1
Tech. Info With long fl utes and long shank for thread depths up to max. 3 x d 1
l 1
l 2

ø d 1 ø d 2

Toleranz · Tolerance 6HX 6HX 6HX
Beschichtung · Coating TICN TIN TIN
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE
Technical information R15 R15
C / 2-3 C / 2-3 C / 2-3
E / O E / O E / O
max. 3 x d 1 max. 3 x d 1
Gewindetiefe und Lochform
Thread depth and hole type
1)
P 1.1- 4.1 P 2.1- 5.1 P 2.1- 5.1
K 1.1- 4.2 K 2.1-2 K 2.1-2
Einsatzgebiete – Material  22 N 1.4-6, 2.4-7 N 1.4-6, 2.4-5 N 1.4-6, 2.4-5
Applications – material
N 4.1

Werkzeug-Ident · Tool ident C0579401 C4963701 C4973701
Rekord Rekord Rekord
Dimens.- 2A-Z-IKZ-LF3 2D-Z-IKZ-LF3 2D-Z-BF-IKZ-LF3
ø d 1 P Ident TICN TIN TIN
mm mm l 1 l 2 ø d 2
M 24 3 215 30 18 14,5 21 .0124
30 3,5 240 35 22 18 26,5 .0130
33 3,5 255 35 25 20 29,5 .0133
36 4 275 40 28 22 32 .0136
42 4,5 295 45 32 24 37,5 .0142
1) Gewindebohren in Durchgangslöcher nur mit externer Kühlschmierung möglich
Threading in through holes is possible only with external cooling/lubrication

Zum Spannen von Gewindebohrern für For the clamping of taps for the production
die Herstellung großer Gewinde empfehlen of large threads, we recommend using our
wir die Verwendung von Aufnahmen der holders of the Softsynchro ® and HF series.
Typenreihen Softsynchro ® und HF. You will fi nd these on pages 664 - 665,
Diese fi nden Sie auf den Seiten 664 - 665, 675 - 676 and 747 - 754.
675 - 676 und 747 - 754.

88 Bestell-Beispiel · Ordering example: C0579401.0124
