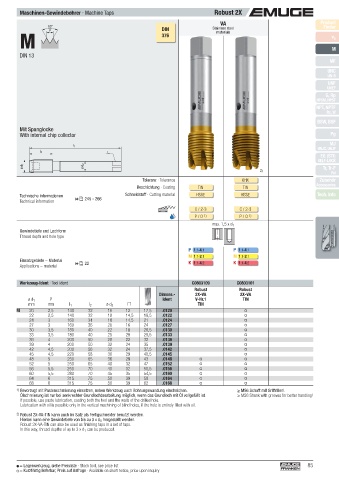

Page 85 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Robust 2X
VA Product
60° DIN Stainless steel Finder
P
M 376 v c
materials

DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
Rc, W
BSW, BSF
Mit Spanglocke
With internal chip collector Pg
MJ
l 1
UNJC, UNJF
l 2
EG (STI)
SELF-LOCK
ø d 1 ø d 2 Tr, Tr-F
2)
Rd
Toleranz · Tolerance 6HX Zubehör
Accessories
Beschichtung · Coating TIN TIN
Technische Informationen Schneidstoff · Cutting material HSSE HSSE Tech. Info
Technical information  245 - 266
C / 2-3 C / 2-3
P / O 1) P / O 1)
max. 1,5 x d 1
Gewindetiefe und Lochform
Thread depth and hole type

P 1.1- 4.1 P 1.1- 4.1
M 1.1- 2.1 M 1.1- 2.1
Einsatzgebiete – Material  22 K 1.1- 4.2 K 1.1- 4.2
Applications – material

Werkzeug-Ident · Tool ident C0803109 C0803101
Robust Robust
Dimens.- 2X-VA 2X-VA
ø d 1 P Ident V-Nr.1 TIN
mm mm l 1 l 2 ø d 2 TIN
M 20 2,5 140 32 16 12 17,5 .0120
22 2,5 140 32 18 14,5 19,5 .0122
24 3 160 34 18 14,5 21 .0124
27 3 160 36 20 16 24 .0127
30 3,5 180 40 22 18 26,5 .0130
33 3,5 180 40 25 20 29,5 .0133
36 4 200 50 28 22 32 .0136
39 4 200 50 32 24 35 .0139
42 4,5 200 56 32 24 37,5 .0142
45 4,5 220 58 36 29 40,5 .0145
48 5 250 65 36 29 43 .0148
52 5 250 65 40 32 47 .0152
56 5,5 250 70 40 32 50,5 .0156
60 5,5 280 70 45 35 54,5 .0160
64 6 315 75 50 39 58 .0164
68 6 315 75 50 39 62 .0168
1) Bevorzugt mit Pastenschmierung einsetzen, neben Werkzeug auch Bohrungswandung einstreichen. ≥ M56 Schaft mit Griffrillen!
Ölschmierung ist nur bei senkrechter Grundlochbearbeitung möglich, wenn das Grundloch mit Öl vollgefüllt ist. ≥ M56 Shank with grooves for better handling!
If possible, use paste lubrication, coating both the tool and the walls of the drilled hole.
Lubrication with oil is possible only in the vertical machining of blind holes, if the hole is entirely fi lled with oil.
2) Robust 2X-VA-TIN kann auch im Satz als Fertigschneider benutzt werden.
Hierbei kann eine Gewindetiefe von bis zu 3 x d 1 hergestellt werden.
Robust 2X-VA-TIN can also be used as fi nishing taps in a set of taps.
In this way, thread depths of up to 3 x d 1 can be produced.

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 85
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
