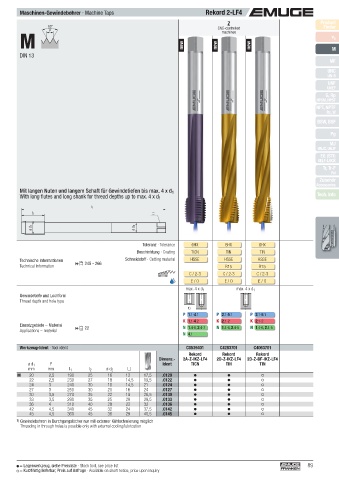

Page 89 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 2-LF4
Z Product
60° CNC-controlled Finder
M new new new v c
P
machines

DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
Rc, W
BSW, BSF

Pg
MJ
UNJC, UNJF
EG (STI)
SELF-LOCK
Tr, Tr-F
Rd
Zubehör
Accessories
Mit langen Nuten und langem Schaft für Gewindetiefen bis max. 4 x d 1
With long fl utes and long shank for thread depths up to max. 4 x d 1 Tech. Info
l 1
l 2

ø d 1 ø d 2

Toleranz · Tolerance 6HX 6HX 6HX
Beschichtung · Coating TICN TIN TIN
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE
Technical information R15 R15
C / 2-3 C / 2-3 C / 2-3
E / O E / O E / O
max. 4 x d 1 max. 4 x d 1
Gewindetiefe und Lochform
Thread depth and hole type
1)
P 1.1- 4.1 P 2.1- 5.1 P 2.1- 5.1
K 1.1- 4.2 K 2.1-2 K 2.1-2
Einsatzgebiete – Material  22 N 1.4-6, 2.4-7 N 1.4-6, 2.4-5 N 1.4-6, 2.4-5
Applications – material
N 4.1

Werkzeug-Ident · Tool ident C0539401 C4283701 C4063701
Rekord Rekord Rekord
Dimens.- 2A-Z-IKZ-LF4 2D-Z-IKZ-LF4 2D-Z-BF-IKZ-LF4
ø d 1 P Ident TICN TIN TIN
mm mm l 1 l 2 ø d 2
M 20 2,5 190 25 16 12 17,5 .0120
22 2,5 230 27 18 14,5 19,5 .0122
24 3 240 30 18 14,5 21 .0124
27 3 250 30 20 16 24 .0127
30 3,5 270 35 22 18 26,5 .0130
33 3,5 290 35 25 20 29,5 .0133
36 4 310 40 28 22 32 .0136
42 4,5 340 45 32 24 37,5 .0142
45 4,5 360 45 36 29 40,5 .0145
1) Gewindebohren in Durchgangslöcher nur mit externer Kühlschmierung möglich
Threading in through holes is possible only with external cooling/lubrication

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 89
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
