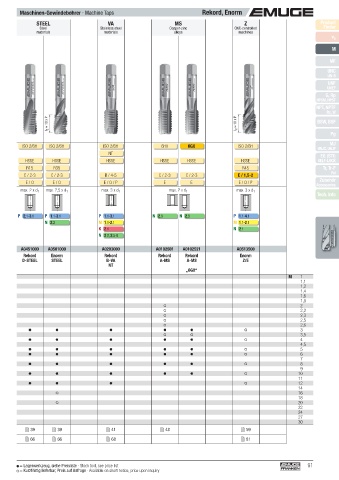

Page 91 - EMUGE
P. 91
Maschinen-Gewindebohrer · Machine Taps Rekord, Enorm
STEEL STEEL VA MS Z Product
60° DIN materials materials Stainless steel Copper-zinc CNC-controlled Finder
Steel
Steel
P
M 352 v c
alloys
materials
machines
DIN 13 M
MF
UNC
UN-8
l 3
l 2 UNF
< M3 M3 - M6 UNEF
≤ M6 G, Rp
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2 > M6
Pg
Toleranz · Tolerance 6HX 6HX 6HX ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H 6HX 6GX ISO 2/6H MJ
UNJC, UNJF
Beschichtung · Coating NT
EG (STI)
Technische Informationen 245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE SELF-LOCK
Technical information LH R15 R35 R45 Tr, Tr-F
Rd
C / 2-3 C / 2-3 C / 2-3 B / 4-5 B / 4-5 C / 2-3 C / 2-3 B / 4-5 C / 2-3 C / 2-3 E / 1,5-2 Zubehör
E / O E / O E / O E / O E / O E / O E / O E / O / P E E E / O / P Accessories
max. 2 x d 1 max. 3 x d 1 max. 2 x d 1 max. 2,5 x d 1 max. 3 x d 1 max. 2 x d 1 max. 3 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type
P 1.1- 3.1 P 1.1- 3.1 P 1.1- 3.1 P 2.1- 4.1 P 2.1- 4.1 P 2.1- 3.1 P 1.1- 3.1 P 1.1- 3.1 N 2.3 N 2.3 P 1.1- 4.1
N 2.3 N 2.3 N 2.3 N 2.2 M 1.1- 2.1 M 1.1- 2.1
Einsatzgebiete – Material K 2.1 N 2.1
Applications – material 22
N 2.2, 2.5-6
Werkzeug-Ident · Tool ident A0101001 A0101051 A0121001 A0201000 A0221000 A0451000 A0501000 A0203000 A0102501 A0102521 A0513500
Rekord Rekord Rekord Rekord Rekord Rekord Enorm Rekord Rekord Rekord Enorm
Dimens.- A-STEEL A-STEEL-LH A-STEEL-AZ B-STEEL-M B-STEEL-M D-STEEL STEEL B-VA A-MS A-MS Z/E
ø d 1 P Ident AZ NT
mm mm l 1 l 2 l 3 ø d 2 „6GX“
M 1 0,25 32 5 – 2,5 2,1 0,75 .0010 *) M 1
1,1 0,25 32 5 – 2,5 2,1 0,85 .0011 1,1
1,2 0,25 32 5 – 2,5 2,1 0,95 .0012 *) 1,2
1,4 0,3 32 7 – 2,5 2,1 1,1 .0014 *) 1,4
1,6 0,35 32 8 – 2,5 2,1 1,25 .0016 1,6
1,8 0,35 32 8 – 2,5 2,1 1,45 .0018 1,8
2 0,4 36 8 – 2,8 2,1 1,6 .0020 2
2,2 0,45 36 9 – 2,8 2,1 1,75 .0022 2,2
2,3 0,4 36 9 – 2,8 2,1 1,9 .0023 2,3
2,5 0,45 40 9 – 2,8 2,1 2,05 .0025 2,5
2,6 0,45 40 9 – 2,8 2,1 2,15 .0026 2,6
3 0,5 40 10 18 3,5 2,7 2,5 .0030 3
3,5 0,6 45 11 20 4 3 2,9 .0035 3,5
4 0,7 45 12 22 4,5 3,4 3,3 .0040 4
4,5 0,75 50 13 24 6 4,9 3,7 .0045 4,5
5 0,8 50 14 25 6 4,9 4,2 .0050 5
6 1 56 16 28 6 4,9 5 .0060 6
7 1 56 18 – 6 4,9 6 .0070 7
8 1,25 63 20 – 6 4,9 6,8 .0080 8
9 1,25 63 20 – 7 5,5 7,8 .0090 9
10 1,5 70 22 – 7 5,5 8,5 .0100 10
11 1,5 70 22 – 8 6,2 9,5 .0111 11
12 1,75 75 24 – 9 7 10,2 .0112 12
14 2 80 26 – 11 9 12 .0114 14
16 2 80 27 – 12 9 14 .0116 16
18 2,5 95 30 – 14 11 15,5 .0118 18
20 2,5 95 32 – 16 12 17,5 .0120 20
22 2,5 100 32 – 18 14,5 19,5 .0122 22
24 3 110 34 – 18 14,5 21 .0124 24
27 3 110 36 – 20 16 24 .0127 27
30 3,5 125 40 – 22 18 26,5 .0130 30
DIN 371 36 36 37 39 39 41 48 59
DIN 376 64 64 65 66 66 68 81
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 91
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
