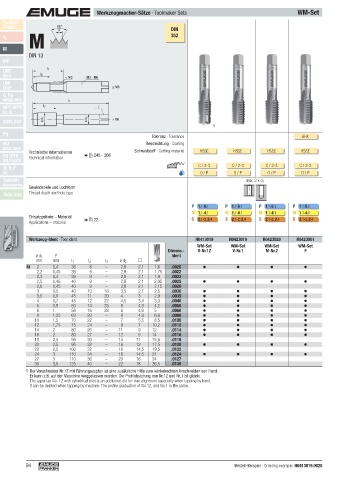

Werkzeugmacher-Sätze · Toolmaker Sets WM-Set
Product
Finder 60° DIN
M
P
v c 352
M
DIN 13
MF
UNC l 3
UN-8 l 2 < M3 M3 - M6
UNF
UNEF ≤ M6
G, Rp
NPSM, NPSF l 1
NPT, NPTF l 2
Rc, W
BSW, BSF ø d 1 ø d 2 > M6
1) 2) 2)
Pg Toleranz · Tolerance 6HX 6HX 6HX 6HX 6HX
MJ Beschichtung · Coating
UNJC, UNJF
Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE
EG (STI) Technical information  245 - 266
SELF-LOCK
Tr, Tr-F C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3
Rd O / P O / P O / P O / P O / P O / P O / P O / P
Zubehör max. 2 x d 1 max. 2 x d 1
Accessories
Gewindetiefe und Lochform
Tech. Info Thread depth and hole type

P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1
M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1
Einsatzgebiete – Material  22 S 2.1-2, 2.4 S 2.1-2, 2.4 S 2.1-2, 2.4 S 2.1-2, 2.4 S 2.1-2, 2.4 S 2.1-2, 2.4 S 2.1-2, 2.4 S 2.1-2, 2.4
Applications – material

Werkzeug-Ident · Tool ident H0413019 H0423019 H0423029 H0423001 H0453001 H0483001 H0403001 H0433001
WM-Set WM-Set WM-Set WM-Set WM-Set WM-Set WM-Set WM-Set
Dimens.- V-Nr.1Z V-Nr.1 M-Nr.2 F 3S 2S 4S 3S
ø d 1 P Ident
mm mm l 1 l 2 l 3 ø d 2 (Nr.1Z, Nr.1, F) (Nr.1, F) (Nr.1Z, Nr.1, Nr.2, F) (Nr.1, Nr.2, F)
M 2 0,4 36 8 – 2,8 2,1 1,6 .0020 M 2
2,2 0,45 36 9 – 2,8 2,1 1,75 .0022 2,2
2,3 0,4 36 9 – 2,8 2,1 1,9 .0023 2,3
2,5 0,45 40 9 – 2,8 2,1 2,05 .0025 2,5
2,6 0,45 40 9 – 2,8 2,1 2,15 .0026 2,6
3 0,5 40 10 18 3,5 2,7 2,5 .0030 3
3,5 0,6 45 11 20 4 3 2,9 .0035 3,5
4 0,7 45 12 22 4,5 3,4 3,3 .0040 4
5 0,8 50 14 25 6 4,9 4,2 .0050 5
6 1 56 16 28 6 4,9 5 .0060 6
8 1,25 63 20 – 6 4,9 6,8 .0080 8
10 1,5 70 22 – 7 5,5 8,5 .0100 10
12 1,75 75 24 – 9 7 10,2 .0112 12
14 2 80 26 – 11 9 12 .0114 14
16 2 80 27 – 12 9 14 .0116 16
18 2,5 95 30 – 14 11 15,5 .0118 18
20 2,5 95 32 – 16 12 17,5 .0120 20
22 2,5 100 32 – 18 14,5 19,5 .0122 22
24 3 110 34 – 18 14,5 21 .0124 24
27 3 110 36 – 20 16 24 .0127 27
30 3,5 125 40 – 22 18 26,5 .0130 30
1) Der Vorschneider Nr.1Z mit Führungszapfen ist eine zusätzliche Hilfe zum winkelrechten Anschneiden von Hand.
Er kann z.B. auf der Maschine weggelassen werden. Die Profi labstufung von Nr.1Z und Nr.1 ist gleich.
The taper tap No. 1Z with cylindrical pilot is an additional aid for true alignment especially when tapping by hand.
It can be deleted when tapping by machine. The profi le graduation of No.1Z, and No.1 is the same.

94 Bestell-Beispiel · Ordering example: H0413019.0020
