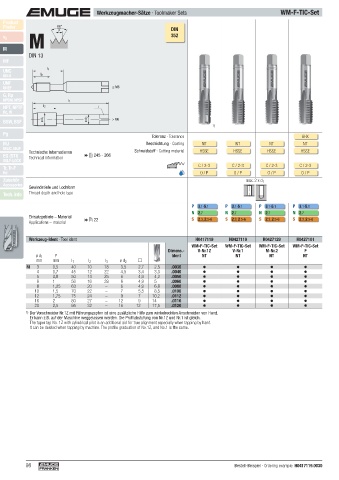

Page 98 - EMUGE

Werkzeugmacher-Sätze · Toolmaker Sets WM-F-TIC-Set
Product
Finder 60° DIN
P
M
v c 352
M
DIN 13
MF
UNC l 3
UN-8 l 2
UNF
UNEF ≤ M6
G, Rp
NPSM, NPSF l 1
NPT, NPTF l 2
Rc, W
BSW, BSF ø d 1 ø d 2 > M6
1) 2)
Pg Toleranz · Tolerance 6HX 6HX 6HX
MJ Beschichtung · Coating NT NT NT NT NT NT
UNJC, UNJF
Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE HSSE
EG (STI) Technical information  245 - 266
SELF-LOCK
Tr, Tr-F C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3
Rd O / P O / P O / P O / P O / P O / P
Zubehör max. 2 x d 1 max. 2 x d 1
Accessories
Gewindetiefe und Lochform
Tech. Info Thread depth and hole type

P 3.1- 5.1 P 3.1- 5.1 P 3.1- 5.1 P 3.1- 5.1 P 3.1- 5.1 P 3.1- 5.1
N 2.7 N 2.7 N 2.7 N 2.7 N 2.7 N 2.7
Einsatzgebiete – Material  22 S 2.3, 2.5-6 S 2.3, 2.5-6 S 2.3, 2.5-6 S 2.3, 2.5-6 S 2.3, 2.5-6 S 2.3, 2.5-6
Applications – material

Werkzeug-Ident · Tool ident H0417119 H0427119 H0427129 H0427101 H0407101 H0437101
WM-F-TIC-Set WM-F-TIC-Set WM-F-TIC-Set WM-F-TIC-Set WM-F-TIC-Set WM-F-TIC-Set
Dimens.- V-Nr.1Z V-Nr.1 M-Nr.2 F 4S 3S
ø d 1 P Ident NT NT NT NT NT NT
mm mm l 1 l 2 l 3 ø d 2 (Nr.1Z, Nr.1, Nr.2, F) (Nr.1, Nr.2, F)
M 3 0,5 40 10 18 3,5 2,7 2,5 .0030 M 3
4 0,7 45 12 22 4,5 3,4 3,3 .0040 4
5 0,8 50 14 25 6 4,9 4,2 .0050 5
6 1 56 16 28 6 4,9 5 .0060 6
8 1,25 63 20 – 6 4,9 6,8 .0080 8
10 1,5 70 22 – 7 5,5 8,5 .0100 10
12 1,75 75 24 – 9 7 10,2 .0112 12
16 2 80 27 – 12 9 14 .0116 16
20 2,5 95 32 – 16 12 17,5 .0120 20
1) Der Vorschneider Nr.1Z mit Führungszapfen ist eine zusätzliche Hilfe zum winkelrechten Anschneiden von Hand.
Er kann z.B. auf der Maschine weggelassen werden. Die Profi labstufung von Nr.1Z und Nr.1 ist gleich.
The taper tap No. 1Z with cylindrical pilot is an additional aid for true alignment especially when tapping by hand.
It can be deleted when tapping by machine. The profi le graduation of No.1Z, and No.1 is the same.

98 Bestell-Beispiel · Ordering example: H0417119.0030
