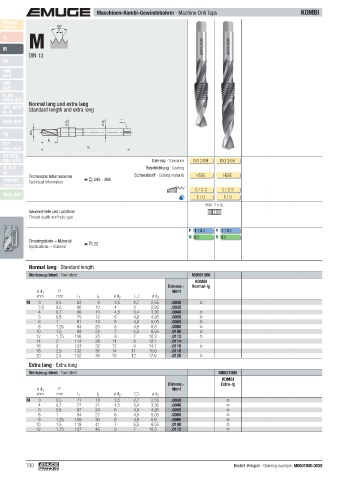

Page 100 - EMUGE

Maschinen-Kombi-Gewindebohrer · Machine Drill Taps KOMBI
Product
Finder 60°
P
M
v c
M
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF Normal lang und extra lang
NPT, NPTF Standard length and extra long
Rc, W
BSW, BSF ø d 1 ø d 2

Pg ø d 3
l 3
MJ
UNJC, UNJF l 1
EG (STI)
SELF-LOCK Toleranz · Tolerance ISO 2/6H ISO 2/6H
Tr, Tr-F Beschichtung · Coating
Rd Schneidstoff · Cutting material
Technische Informationen HSSE HSSE
Zubehör Technical information  245 - 266
Accessories
C / 2-3 C / 2-3
Tech. Info
E / O E / O
max. 1 x d 1
Gewindetiefe und Lochform
Thread depth and hole type

P 1.1- 2.1 P 1.1- 2.1
N 2.2 N 2.2
Einsatzgebiete – Material
Applications – material  22

Normal lang · Standard length
Werkzeug-Ident · Tool ident M0601000
KOMBI
Dimens.- Normal-lg
ø d 1 P Ident
mm mm l 1 l 3 ø d 2 ø d 3
M 3 0,5 62 9 3,5 2,7 2,55 .0030
3,5 0,6 66 10 4 3 2,95 .0035
4 0,7 66 10 4,5 3,4 3,36 .0040
5 0,8 75 12 6 4,9 4,26 .0050
6 1 81 14 6 4,9 5,05 .0060
8 1,25 93 20 6 4,9 6,8 .0080
10 1,5 99 22 7 5,5 8,55 .0100
12 1,75 106 25 9 7 10,3 .0112
14 2 114 28 11 9 12,1 .0114
16 2 123 32 12 9 14,1 .0116
18 2,5 132 36 14 11 15,6 .0118
20 2,5 132 36 16 12 17,6 .0120
Extra lang · Extra long
Werkzeug-Ident · Tool ident M0621000
KOMBI
Dimens.- Extra-lg
ø d 1 P Ident
mm mm l 1 l 3 ø d 2 ø d 3
M 3 0,5 71 18 3,5 2,7 2,55 .0030
4 0,7 77 21 4,5 3,4 3,36 .0040
5 0,8 87 24 6 4,9 4,26 .0050
6 1 94 27 6 4,9 5,05 .0060
8 1,25 109 36 6 4,9 6,8 .0080
10 1,5 118 41 7 5,5 8,55 .0100
12 1,75 127 46 9 7 10,3 .0112

100 Bestell-Beispiel · Ordering example: M0601000.0030
