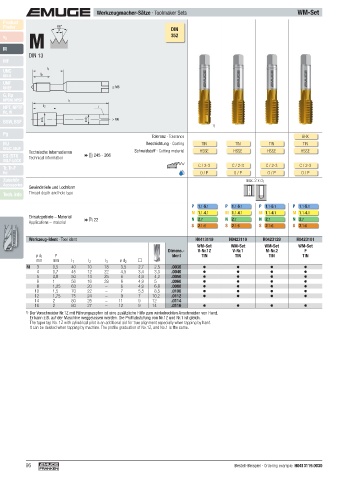

Werkzeugmacher-Sätze · Toolmaker Sets WM-Set
Product
Finder 60° DIN
M
P
v c 352
M
DIN 13
MF
UNC l 3
UN-8 l 2
UNF
UNEF ≤ M6
G, Rp
NPSM, NPSF l 1
NPT, NPTF l 2
Rc, W
BSW, BSF ø d 1 ø d 2 > M6
1) 2) 2)
Pg Toleranz · Tolerance 6HX 6HX 6HX 6HX 6HX
MJ Beschichtung · Coating TIN TIN TIN TIN TIN TIN TIN TIN
UNJC, UNJF
Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE
EG (STI) Technical information  245 - 266
SELF-LOCK
Tr, Tr-F C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3
Rd O / P O / P O / P O / P O / P O / P O / P O / P
Zubehör max. 2 x d 1 max. 2 x d 1
Accessories
Gewindetiefe und Lochform
Tech. Info Thread depth and hole type

P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1
M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1 M 1.1- 4.1
Einsatzgebiete – Material  22 N 2.7 N 2.7 N 2.7 N 2.7 N 2.7 N 2.7 N 2.7 N 2.7
Applications – material
S 2.1-6 S 2.1-6 S 2.1-6 S 2.1-6 S 2.1-6 S 2.1-6 S 2.1-6 S 2.1-6

Werkzeug-Ident · Tool ident H0413119 H0423119 H0423129 H0423101 H0453101 H0483101 H0403101 H0433101
WM-Set WM-Set WM-Set WM-Set WM-Set WM-Set WM-Set WM-Set
Dimens.- V-Nr.1Z V-Nr.1 M-Nr.2 F 3S 2S 4S 3S
ø d 1 P Ident TIN TIN TIN TIN TIN TIN TIN TIN
mm mm l 1 l 2 l 3 ø d 2 (Nr.1Z, Nr.1, F) (Nr.1, F) (Nr.1Z, Nr.1, Nr.2, F) (Nr.1, Nr.2, F)
M 3 0,5 40 10 18 3,5 2,7 2,5 .0030 M 3
4 0,7 45 12 22 4,5 3,4 3,3 .0040 4
5 0,8 50 14 25 6 4,9 4,2 .0050 5
6 1 56 16 28 6 4,9 5 .0060 6
8 1,25 63 20 – 6 4,9 6,8 .0080 8
10 1,5 70 22 – 7 5,5 8,5 .0100 10
12 1,75 75 24 – 9 7 10,2 .0112 12
14 2 80 26 – 11 9 12 .0114 14
16 2 80 27 – 12 9 14 .0116 16
1) Der Vorschneider Nr.1Z mit Führungszapfen ist eine zusätzliche Hilfe zum winkelrechten Anschneiden von Hand.
Er kann z.B. auf der Maschine weggelassen werden. Die Profi labstufung von Nr.1Z und Nr.1 ist gleich.
The taper tap No. 1Z with cylindrical pilot is an additional aid for true alignment especially when tapping by hand.
It can be deleted when tapping by machine. The profi le graduation of No.1Z, and No.1 is the same.

96 Bestell-Beispiel · Ordering example: H0413119.0030
