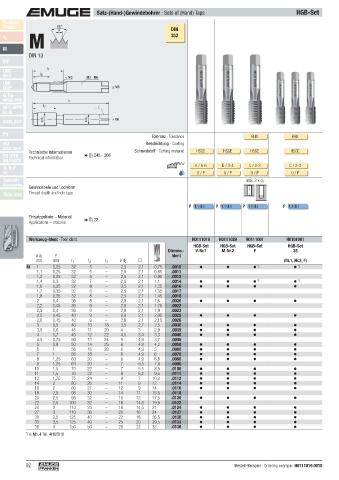

P. 92
Satz-(Hand-)Gewindebohrer · Sets of (Hand) Taps HGB-Set
Product
Finder 60° DIN
P
M
v c 352
M
DIN 13
MF
UNC l 3
UN-8 l 2 < M3 M3 - M6
UNF
UNEF ≤ M6
G, Rp
NPSM, NPSF l 1
NPT, NPTF l 2
Rc, W
BSW, BSF ø d 1 ø d 2 > M6
Pg Toleranz · Tolerance 6HX 6HX
MJ Beschichtung · Coating
UNJC, UNJF
Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE HSSE
EG (STI) Technical information 245 - 266
SELF-LOCK
Tr, Tr-F A / 5-6 D / 3-4 C / 2-3 C / 2-3
Rd O / P O / P O / P O / P
Zubehör max. 2 x d 1
Accessories
Gewindetiefe und Lochform
Tech. Info Thread depth and hole type
P 1.1- 3.1 P 1.1- 3.1 P 1.1- 3.1 P 1.1- 3.1
Einsatzgebiete – Material 22
Applications – material
Werkzeug-Ident · Tool ident H0111019 H0111029 H0111001 H0101001
HGB-Set HGB-Set HGB-Set HGB-Set
Dimens.- V-Nr.1 M-Nr.2 F 3S
ø d 1 P Ident
mm mm l 1 l 2 l 3 ø d 2 (Nr.1, Nr.2, F)
M 1 0,25 32 5 – 2,5 2,1 0,75 .0010 *) *)
1,1 0,25 32 5 – 2,5 2,1 0,85 .0011
1,2 0,25 32 5 – 2,5 2,1 0,95 .0012
1,4 0,3 32 7 – 2,5 2,1 1,1 .0014 *) *)
1,6 0,35 32 8 – 2,5 2,1 1,25 .0016
1,7 0,35 32 8 – 2,5 2,1 1,35 .0017
1,8 0,35 32 8 – 2,5 2,1 1,45 .0018
2 0,4 36 8 – 2,8 2,1 1,6 .0020
2,2 0,45 36 9 – 2,8 2,1 1,75 .0022
2,3 0,4 36 9 – 2,8 2,1 1,9 .0023
2,5 0,45 40 9 – 2,8 2,1 2,05 .0025
2,6 0,45 40 9 – 2,8 2,1 2,15 .0026
3 0,5 40 10 18 3,5 2,7 2,5 .0030
3,5 0,6 45 11 20 4 3 2,9 .0035
4 0,7 45 12 22 4,5 3,4 3,3 .0040
4,5 0,75 50 13 24 6 4,9 3,7 .0045
5 0,8 50 14 25 6 4,9 4,2 .0050
6 1 56 16 28 6 4,9 5 .0060
7 1 56 18 – 6 4,9 6 .0070
8 1,25 63 20 – 6 4,9 6,8 .0080
9 1,25 63 20 – 7 5,5 7,8 .0090
10 1,5 70 22 – 7 5,5 8,5 .0100
11 1,5 70 22 – 8 6,2 9,5 .0111
12 1,75 75 24 – 9 7 10,2 .0112
14 2 80 26 – 11 9 12 .0114
16 2 80 27 – 12 9 14 .0116
18 2,5 95 30 – 14 11 15,5 .0118
20 2,5 95 32 – 16 12 17,5 .0120
22 2,5 100 32 – 18 14,5 19,5 .0122
24 3 110 34 – 18 14,5 21 .0124
27 3 110 36 – 20 16 24 .0127
30 3,5 125 40 – 22 18 26,5 .0130
33 3,5 125 40 – 25 20 29,5 .0133
36 4 150 50 – 28 22 32 .0136
*) ≤ M1,4 Tol. 4HX/5HX
92 Bestell-Beispiel · Ordering example: H0111019.0010
