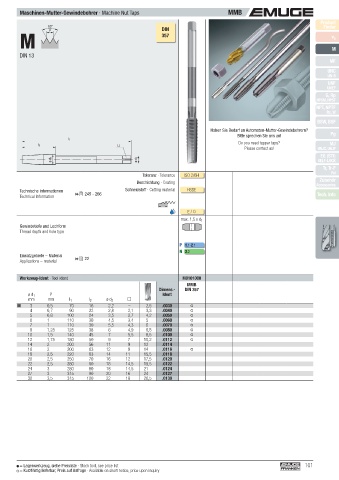

Maschinen-Mutter-Gewindebohrer · Machine Nut Taps MMB
Product
60° DIN Finder
M 357 v c
P

DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
Rc, W
BSW, BSF
Haben Sie Bedarf an Automaten-Mutter-Gewindebohrern?
Bitte sprechen Sie uns an! Pg
l 1
Do you need tapper taps? MJ
l 2
Please contact us! UNJC, UNJF
EG (STI)
ø d 1 ø d 2 SELF-LOCK
Tr, Tr-F
Toleranz · Tolerance ISO 2/6H Rd
Beschichtung · Coating Zubehör
Accessories
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE
Technical information Tech. Info

E / O
max. 1,5 x d 1
Gewindetiefe und Lochform
Thread depth and hole type

P 1.1- 2.1
N 2.2
Einsatzgebiete – Material
Applications – material  22

Werkzeug-Ident · Tool ident M0101000
MMB
Dimens.- DIN 357
ø d 1 P Ident
mm mm l 1 l 2 ø d 2
M 3 0,5 70 16 2,2 – 2,5 .0030
4 0,7 90 22 2,8 2,1 3,3 .0040
5 0,8 100 24 3,5 2,7 4,2 .0050
6 1 110 30 4,5 3,4 5 .0060
7 1 110 30 5,5 4,3 6 .0070
8 1,25 125 38 6 4,9 6,8 .0080
10 1,5 140 45 7 5,5 8,5 .0100
12 1,75 180 50 9 7 10,2 .0112
14 2 200 56 11 9 12 .0114
16 2 200 63 12 9 14 .0116
18 2,5 220 63 14 11 15,5 .0118
20 2,5 250 70 16 12 17,5 .0120
22 2,5 280 80 18 14,5 19,5 .0122
24 3 280 80 18 14,5 21 .0124
27 3 315 90 20 16 24 .0127
30 3,5 315 100 22 18 26,5 .0130

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 101
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
