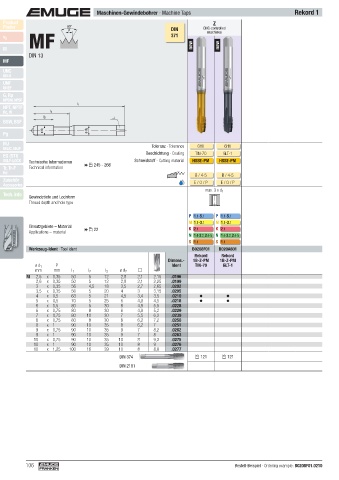

Page 106 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 1
Product
Product Z
Finder
Finder 60° DIN CNC-controlled
P
MF
machines
v c v c 371
M M new new
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
Rc, W l 3
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF 6HX 6HX
Beschichtung · Coating TIN-70 GLT-1
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE-PM HSSE-PM
Tr, Tr-F Technical information  245 - 266
Rd
B / 4-5 B / 4-5
Zubehör E / O / P E / O / P
Accessories
max. 3 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 5.1 P 1.1- 5.1
M 1.1- 3.1 M 1.1- 3.1
Einsatzgebiete – Material K 2.1 K 2.1
Applications – material  22
N 1.4- 2.2, 2.4-5 N 1.4- 2.2, 2.4-5
S 1.1 S 1.1
Werkzeug-Ident · Tool ident B0208F01 B020A601
Rekord Rekord
Dimens.- 1B-Z-PM 1B-Z-PM
ø d 1 P Ident TIN-70 GLT-1
mm mm l 1 l 2 l 3 ø d 2
M 2,5 x 0,35 50 5 12 2,8 2,1 2,15 .0196
2,6 x 0,35 50 5 12 2,8 2,1 2,25 .0199
3 x 0,35 56 4,5 18 3,5 2,7 2,65 .0202
3,5 x 0,35 56 5 20 4 3 3,15 .0205
4 x 0,5 63 5 21 4,5 3,4 3,5 .0210
5 x 0,5 70 5 25 6 4,9 4,5 .0218
6 x 0,5 80 5 30 6 4,9 5,5 .0228
6 x 0,75 80 8 30 6 4,9 5,2 .0229
7 x 0,75 80 10 30 7 5,5 6,2 .0239
8 x 0,75 80 8 30 8 6,2 7,2 .0250
8 x 1 90 10 35 8 6,2 7 .0251
9 x 0,75 90 10 35 9 7 8,2 .0262
9 x 1 90 10 35 9 7 8 .0263
10 x 0,75 90 10 35 10 8 9,2 .0275
10 x 1 90 10 35 10 8 9 .0276
10 x 1,25 100 16 39 10 8 8,8 .0277
DIN 374  121  121
DIN 2181

106 Bestell-Beispiel · Ordering example: B0208F01.0210
