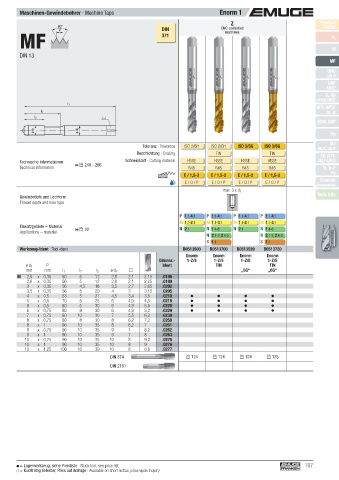

Maschinen-Gewindebohrer · Machine Taps Enorm 1
Z Product
60° DIN CNC-controlled Finder
MF 371 v c
P
machines

DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
l 3 Rc, W
l 2
BSW, BSF
ø d 1 ø d 2 Pg

Toleranz · Tolerance ISO 2/6H ISO 2/6H ISO 3/6G ISO 3/6G MJ
UNJC, UNJF
Beschichtung · Coating TIN TIN
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE HSSE SELF-LOCK
Technical information R45 R45 R45 R45 Tr, Tr-F
Rd
E / 1,5-2 E / 1,5-2 E / 1,5-2 E / 1,5-2 Zubehör
E / O / P E / O / P E / O / P E / O / P Accessories
max. 3 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1
M 1.1- 2.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1
Einsatzgebiete – Material N 2.1 N 1.4-6 N 2.1 N 1.4-6
Applications – material  22
N 2.1-2, 2.4-5 N 2.1-2, 2.4-5
S 1.1 S 1.1
Werkzeug-Ident · Tool ident B0513500 B0513700 B0513520 B0513720
Enorm Enorm Enorm Enorm
Dimens.- 1-Z/E 1-Z/E 1-Z/E 1-Z/E
ø d 1 P Ident TIN TIN
mm mm l 1 l 2 l 3 ø d 2 „6G“ „6G“
M 2,5 x 0,35 50 5 12 2,8 2,1 2,15 .0196
2,6 x 0,35 50 5 12 2,8 2,1 2,25 .0199
3 x 0,35 56 4,5 18 3,5 2,7 2,65 .0202
3,5 x 0,35 56 5 20 4 3 3,15 .0205
4 x 0,5 63 5 21 4,5 3,4 3,5 .0210
5 x 0,5 70 5 25 6 4,9 4,5 .0218
6 x 0,5 80 5 30 6 4,9 5,5 .0228
6 x 0,75 80 8 30 6 4,9 5,2 .0229
7 x 0,75 80 10 30 7 5,5 6,2 .0239
8 x 0,75 80 8 30 8 6,2 7,2 .0250
8 x 1 90 10 35 8 6,2 7 .0251
9 x 0,75 90 10 35 9 7 8,2 .0262
9 x 1 90 10 35 9 7 8 .0263
10 x 0,75 90 10 35 10 8 9,2 .0275
10 x 1 90 10 35 10 8 9 .0276
10 x 1,25 100 16 39 10 8 8,8 .0277
DIN 374  124  124  124  125
DIN 2181

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 107
