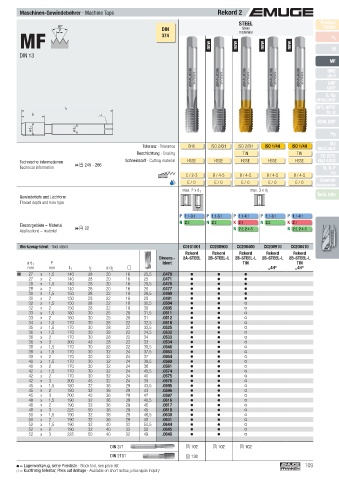

Page 109 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 2
STEEL Product
60° DIN materials Finder
Steel
MF 374 new new new new v c
P

DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance 6HX ISO 2/6H ISO 2/6H ISO 1/4H ISO 1/4H MJ
UNJC, UNJF
Beschichtung · Coating TIN TIN
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE SELF-LOCK
Technical information Tr, Tr-F
Rd
C / 2-3 B / 4-5 B / 4-5 B / 4-5 B / 4-5 Zubehör
E / O E / O E / O E / O E / O Accessories
max. 2 x d 1 max. 3 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

P 1.1- 3.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1
N 2.3 N 2.2 K 2.1 N 2.2 K 2.1
Einsatzgebiete – Material  22
Applications – material N 2.2, 2.4-5 N 2.2, 2.4-5

Werkzeug-Ident · Tool ident C0101001 C0208900 C0208400 C0208910 C0208410
Rekord Rekord Rekord Rekord Rekord
Dimens.- 2A-STEEL 2B-STEEL-L 2B-STEEL-L 2B-STEEL-L 2B-STEEL-L
ø d 1 P Ident TIN TIN
mm mm l 1 l 2 ø d 2 „4H“ „4H“
M 27 x 1,5 140 28 20 16 25,5 .0470
27 x 2 140 28 20 16 25 .0471
28 x 1,5 140 28 20 16 26,5 .0476
28 x 2 140 28 20 16 26 .0477
30 x 1,5 150 28 22 18 28,5 .0490
30 x 2 150 28 22 18 28 .0491
32 x 1,5 150 28 22 18 30,5 .0504
32 x 2 150 28 22 18 30 .0505
33 x 1,5 160 30 25 20 31,5 .0511
33 x 2 160 30 25 20 31 .0512
34 x 1,5 170 30 28 22 32,5 .0518
35 x 1,5 170 30 28 22 33,5 .0525
36 x 1,5 170 30 28 22 34,5 .0532
36 x 2 170 30 28 22 34 .0533
36 x 3 200 42 28 22 33 .0534
38 x 1,5 170 30 28 22 36,5 .0546
39 x 1,5 170 30 32 24 37,5 .0553
39 x 2 170 30 32 24 37 .0554
40 x 1,5 170 30 32 24 38,5 .0560
40 x 2 170 30 32 24 38 .0561
42 x 1,5 170 30 32 24 40,5 .0574
42 x 2 170 30 32 24 40 .0575
42 x 3 200 45 32 24 39 .0576
45 x 1,5 180 32 36 29 43,5 .0595
45 x 2 180 32 36 29 43 .0596
45 x 3 200 45 36 29 42 .0597
48 x 1,5 190 32 36 29 46,5 .0616
48 x 2 190 32 36 29 46 .0617
48 x 3 225 50 36 29 45 .0618
50 x 1,5 190 32 36 29 48,5 .0630
50 x 2 190 32 36 29 48 .0631
52 x 1,5 190 32 40 32 50,5 .0644
52 x 2 190 32 40 32 50 .0645
52 x 3 225 50 40 32 49 .0646
DIN 371  102  102  102
DIN 2181  130

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 109
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
