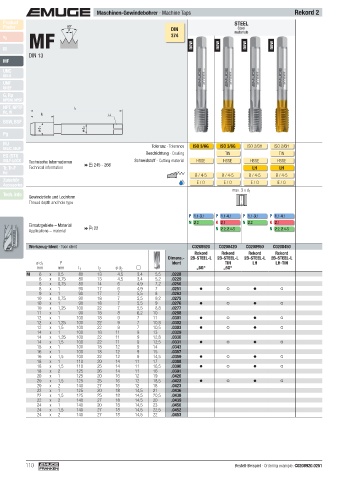

Page 110 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 2
Product
Product STEEL
Finder
Finder 60° DIN materials
Steel
MF
P
v c v c 374
M M new new new new
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF ISO 3/6G ISO 3/6G ISO 2/6H ISO 2/6H
Beschichtung · Coating TIN TIN
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE HSSE
Tr, Tr-F Technical information  245 - 266 LH LH
Rd
B / 4-5 B / 4-5 B / 4-5 B / 4-5
Zubehör E / O E / O E / O E / O
Accessories
max. 3 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1
N 2.2 K 2.1 N 2.2 K 2.1
Einsatzgebiete – Material  22
Applications – material N 2.2, 2.4-5 N 2.2, 2.4-5

Werkzeug-Ident · Tool ident C0208920 C0208420 C0208950 C0208450
Rekord Rekord Rekord Rekord
Dimens.- 2B-STEEL-L 2B-STEEL-L 2B-STEEL-L 2B-STEEL-L
ø d 1 P Ident TIN LH LH-TIN
mm mm l 1 l 2 ø d 2 „6G“ „6G“
M 6 x 0,5 80 13 4,5 3,4 5,5 .0228
6 x 0,75 80 13 4,5 3,4 5,2 .0229
8 x 0,75 80 14 6 4,9 7,2 .0250
8 x 1 90 17 6 4,9 7 .0251
9 x 1 90 17 7 5,5 8 .0263
10 x 0,75 90 18 7 5,5 9,2 .0275
10 x 1 90 18 7 5,5 9 .0276
10 x 1,25 100 22 7 5,5 8,8 .0277
11 x 1 90 18 8 6,2 10 .0288
12 x 1 100 18 9 7 11 .0301
12 x 1,25 100 22 9 7 10,8 .0302
12 x 1,5 100 22 9 7 10,5 .0303
14 x 1 100 18 11 9 13 .0329
14 x 1,25 100 22 11 9 12,8 .0330
14 x 1,5 100 22 11 9 12,5 .0331
15 x 1 100 18 12 9 14 .0343
16 x 1 100 18 12 9 15 .0357
16 x 1,5 100 22 12 9 14,5 .0359
18 x 1 110 20 14 11 17 .0388
18 x 1,5 110 25 14 11 16,5 .0390
18 x 2 125 26 14 11 16 .0391
20 x 1 125 20 16 12 19 .0420
20 x 1,5 125 25 16 12 18,5 .0422
20 x 2 140 27 16 12 18 .0423
22 x 1 125 20 18 14,5 21 .0436
22 x 1,5 125 25 18 14,5 20,5 .0438
22 x 2 140 27 18 14,5 20 .0439
24 x 1 140 20 18 14,5 23 .0450
24 x 1,5 140 27 18 14,5 22,5 .0452
24 x 2 140 27 18 14,5 22 .0453

110 Bestell-Beispiel · Ordering example: C0208920.0251
