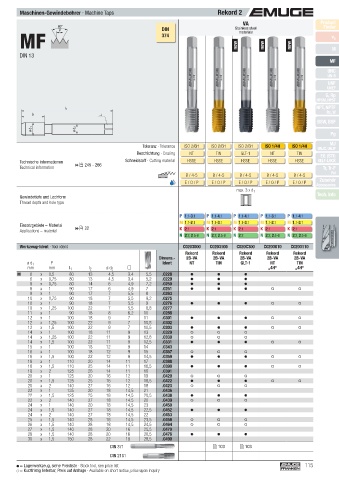

Page 115 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 2
VA Product
60° DIN Stainless steel Finder
P
MF 374 new new new v c
materials

DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance ISO 2/6H ISO 2/6H ISO 2/6H ISO 1/4H ISO 1/4H MJ
UNJC, UNJF
Beschichtung · Coating NT TIN GLT-1 NT TIN
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE SELF-LOCK
Technical information Tr, Tr-F
Rd
B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 Zubehör
E / O / P E / O / P E / O / P E / O / P E / O / P Accessories
max. 3 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

P 1.1- 3.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1
M 1.1- 2.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1
Einsatzgebiete – Material  22
Applications – material K 2.1 K 2.1 K 2.1 K 2.1 K 2.1
N 2.2, 2.5-6 N 2.2, 2.5-6 N 2.2 N 2.2, 2.5-6 N 2.2, 2.5-6

Werkzeug-Ident · Tool ident C0203000 C0203100 C020C300 C0203010 C0203110
Rekord Rekord Rekord Rekord Rekord
Dimens.- 2B-VA 2B-VA 2B-VA 2B-VA 2B-VA
ø d 1 P Ident NT TIN GLT-1 NT TIN
mm mm l 1 l 2 ø d 2 „4H“ „4H“
M 6 x 0,5 80 13 4,5 3,4 5,5 .0228
6 x 0,75 80 13 4,5 3,4 5,2 .0229
8 x 0,75 80 14 6 4,9 7,2 .0250
8 x 1 90 17 6 4,9 7 .0251
9 x 1 90 17 7 5,5 8 .0263
10 x 0,75 90 18 7 5,5 9,2 .0275
10 x 1 90 18 7 5,5 9 .0276
10 x 1,25 100 22 7 5,5 8,8 .0277
11 x 1 90 18 8 6,2 10 .0288
12 x 1 100 18 9 7 11 .0301
12 x 1,25 100 22 9 7 10,8 .0302
12 x 1,5 100 22 9 7 10,5 .0303
14 x 1 100 18 11 9 13 .0329
14 x 1,25 100 22 11 9 12,8 .0330
14 x 1,5 100 22 11 9 12,5 .0331
15 x 1 100 18 12 9 14 .0343
16 x 1 100 18 12 9 15 .0357
16 x 1,5 100 22 12 9 14,5 .0359
18 x 1 110 20 14 11 17 .0388
18 x 1,5 110 25 14 11 16,5 .0390
18 x 2 125 26 14 11 16 .0391
20 x 1 125 20 16 12 19 .0420
20 x 1,5 125 25 16 12 18,5 .0422
20 x 2 140 27 16 12 18 .0423
22 x 1 125 20 18 14,5 21 .0436
22 x 1,5 125 25 18 14,5 20,5 .0438
22 x 2 140 27 18 14,5 20 .0439
24 x 1 140 20 18 14,5 23 .0450
24 x 1,5 140 27 18 14,5 22,5 .0452
24 x 2 140 27 18 14,5 22 .0453
25 x 1,5 140 28 18 14,5 23,5 .0458
26 x 1,5 140 28 18 14,5 24,5 .0464
27 x 1,5 140 28 20 16 25,5 .0470
28 x 1,5 140 28 20 16 26,5 .0476
30 x 1,5 150 28 22 18 28,5 .0490
DIN 371  103  103
DIN 2181

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 115
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
