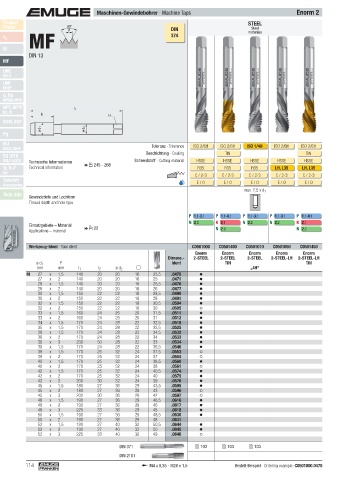

Page 114 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Enorm 2
Product
Product STEEL
Finder
Finder 60° DIN materials
Steel
P
MF
v c v c 374
M M
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF ISO 2/6H ISO 2/6H ISO 1/4H ISO 2/6H ISO 2/6H
Beschichtung · Coating TIN TIN
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE
Tr, Tr-F Technical information  245 - 266 R35 R35 R35 LH, L35 LH, L35
Rd
C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3
Zubehör E / O E / O E / O E / O E / O
Accessories
max. 2,5 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 3.1 P 1.1- 4.1
N 2.2 K 2.1 N 2.2 N 2.2 K 2.1
Einsatzgebiete – Material  22
Applications – material N 2.2 N 2.2

Werkzeug-Ident · Tool ident C0501000 C0501400 C0501010 C0501050 C0501450
Enorm Enorm Enorm Enorm Enorm
Dimens.- 2-STEEL 2-STEEL 2-STEEL 2-STEEL-LH 2-STEEL-LH
ø d 1 P Ident TIN TIN
mm mm l 1 l 2 ø d 2 „4H“
M 27 x 1,5 140 20 20 16 25,5 .0470
27 x 2 140 20 20 16 25 .0471
28 x 1,5 140 20 20 16 26,5 .0476
28 x 2 140 20 20 16 26 .0477
30 x 1,5 150 22 22 18 28,5 .0490
30 x 2 150 22 22 18 28 .0491
32 x 1,5 150 22 22 18 30,5 .0504
32 x 2 150 22 22 18 30 .0505
33 x 1,5 160 24 25 20 31,5 .0511
33 x 2 160 24 25 20 31 .0512
34 x 1,5 170 24 28 22 32,5 .0518
35 x 1,5 170 24 28 22 33,5 .0525
36 x 1,5 170 24 28 22 34,5 .0532
36 x 2 170 24 28 22 34 .0533
36 x 3 200 30 28 22 33 .0534
38 x 1,5 170 24 28 22 36,5 .0546
39 x 1,5 170 25 32 24 37,5 .0553
39 x 2 170 25 32 24 37 .0554
40 x 1,5 170 25 32 24 38,5 .0560
40 x 2 170 25 32 24 38 .0561
42 x 1,5 170 25 32 24 40,5 .0574
42 x 2 170 25 32 24 40 .0575
42 x 3 200 30 32 24 39 .0576
45 x 1,5 180 27 36 29 43,5 .0595
45 x 2 180 27 36 29 43 .0596
45 x 3 200 30 36 29 42 .0597
48 x 1,5 190 27 36 29 46,5 .0616
48 x 2 190 27 36 29 46 .0617
48 x 3 225 33 36 29 45 .0618
50 x 1,5 190 27 36 29 48,5 .0630
50 x 2 190 27 36 29 48 .0631
52 x 1,5 190 27 40 32 50,5 .0644
52 x 2 190 27 40 32 50 .0645
52 x 3 225 33 40 32 49 .0646
DIN 371  103  103  103
DIN 2181
114 ➟ M4 x 0,35 - M26 x 1,5 Bestell-Beispiel · Ordering example: C0501000.0470
