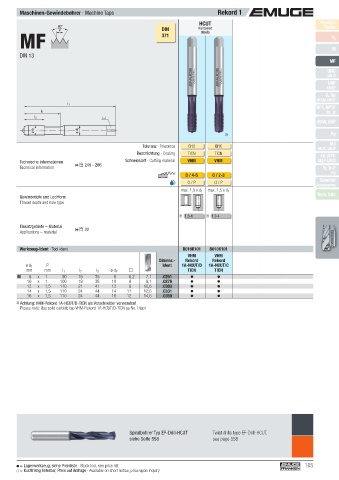

Page 105 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 1
HCUT Product
60° DIN Hardened Finder
P
MF 371 v c
steels

DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
l 3 Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
3) Pg
Toleranz · Tolerance 6HX 6HX MJ
UNJC, UNJF
Beschichtung · Coating TICN TICN
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material VHM VHM SELF-LOCK
Technical information Tr, Tr-F
Rd
D / 4-5 C / 2-3 Zubehör
O / P O / P Accessories
max. 1,5 x d 1 max. 1,5 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

H 1.3-4 H 1.3-4
Einsatzgebiete – Material
Applications – material  22

Werkzeug-Ident · Tool ident B016K101 B010K101
VHM VHM
Dimens.- Rekord Rekord
ø d 1 P Ident 1A-HCUT/D 1A-HCUT/C
mm mm l 1 l 2 l 3 ø d 2 TICN TICN
M 8 x 1 90 15 35 8 6,2 7,1 .0251
10 x 1 100 18 38 10 8 9,1 .0276
12 x 1,5 110 21 41 12 9 10,6 .0303
14 x 1,5 110 24 44 14 11 12,6 .0331
16 x 1,5 110 24 44 16 12 14,6 .0359
3) Achtung: VHM-Rekord 1A-HCUT/D-TICN als Vorschneider verwenden!
Please note: Use solid carbide tap VHM-Rekord 1A-HCUT/D-TICN as No.1 tap!

Spiralbohrer Typ EF-Drill-HCUT Twist drills type EF-Drill-HCUT,
siehe Seite 558 see page 558

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 105
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
