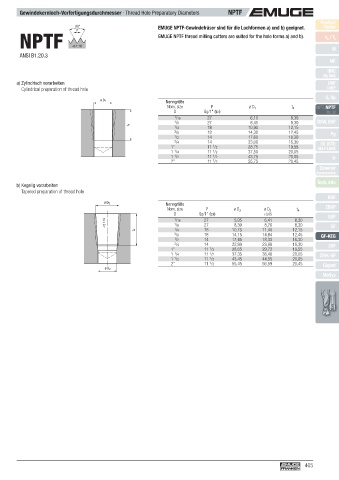

Gewindekernloch-Vorfertigungsdurchmesser · Thread Hole Preparatory Diameters NPTF
Product
60° EMUGE NPTF-Gewindefräser sind für die Lochformen a) und b) geeignet. Finder
P
NPTF 1:16 EMUGE NPTF thread milling cutters are suited for the hole forms a) and b). v / f z
c

ANSI B1.20.3 M
MF
UNC
UN, UNS
a) Zylindrisch vorarbeiten UNF
Cylindrical preparation of thread hole UNEF
G, Rp
ø D 1 Nenngröße
Nom. size P ø D 1 t 4 NPT, NPTF
D Gg/1" (tpi) Rc, W
1
/16 27 6,10 8,30
1 /8 27 8,45 8,30 BSW, BSF
t 4 1
/4 18 10,90 12,15
3
/8 18 14,30 12,45 Pg
1
/2 14 17,60 16,30
3
/4 14 23,00 16,30 EG (STI)
1
1" 11 /2 28,75 19,55 SELF-LOCK
1
1
1 /4 11 /2 37,50 20,05
1
1
1 /2 11 /2 43,75 20,05 Tr
2" 11 1 /2 55,75 20,45
Zubehör
Accessories
Tech. Info
b) Kegelig vorarbeiten
Tapered preparation of thread hole
BGF
ø D 3 Nenngröße
Nom. size P ø D 2 ø D 3 t 4 ZBGF
D Gg/1" (tpi) +0,05 GSF
1
1:16 /16 27 5,95 6,41 8,30
1 /8 27 8,30 8,76 8,30 GF
1
t 4 /4 18 10,75 11,40 12,15
3
/8 18 14,15 14,84 12,45 GF-KEG
1
/2 14 17,45 18,33 16,30
3
/4 14 22,80 23,68 16,30 ZGF
1
1" 11 /2 28,65 29,72 19,55
1
1
1 /4 11 /2 37,35 38,48 20,05 ZIRK-GF
1
1
1 /2 11 /2 43,45 44,55 20,05
2" 11 1 /2 55,45 56,59 20,45 Gigant
ø D 2
