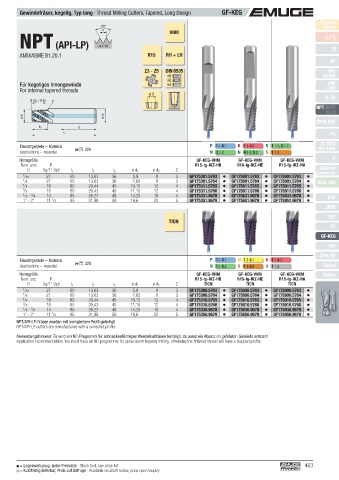

Gewindefräser, kegelig, Typ lang · Thread Milling Cutters, Tapered, Long Design GF-KEG
Product
60° VHM Finder
P
NPT (API-LP) 1:16 v / f z
c

ANSI/ASME B1.20.1 R15 RH + LH M
MF
Z3 - Z5 DIN 6535 UNC
HB UN, UNS
HE
Für kegeliges Innengewinde HA UNF
For internal tapered threads UNEF
ø D
G, Rp
9 Gg. / 9 thr. Z
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
l 1 Pg
EG (STI)
Einsatzgebiete – Material  328 P 1.1- 5.1 K 1.1- 4.2 N 1.1-5, 2.1-6 SELF-LOCK
Applications – material N 3.1-2 N 4.1-2, 5.2 S 1.1-3
Nenngröße GF-KEG-VHM GF-KEG-VHM GF-KEG-VHM Tr
Nom. size P R15-lg-IKZ-HB R15-lg-IKZ-HE R15-lg-IKZ-HA
D Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 Z Zubehör
1 /16 27 60 13,63 36 5,9 8 3 GF175301.5763 GF175601.5763 GF175901.5763 Accessories
1 /8 27 60 13,63 36 7,65 8 3 GF175301.5764 GF175601.5764 GF175901.5764 Tech. Info
1
/4 18 80 20,44 45 10,15 12 4 GF175311.5765 GF175611.5765 GF175911.5765
3 /8 18 80 20,43 45 11,15 12 4 GF175311.5766 GF175611.5766 GF175911.5766
1 3
/2 - /4 14 85 26,27 48 14,25 16 4 GF175331.9678 GF175631.9678 GF175931.9678 BGF
1" - 2" 11 /2 95 31,98 50 19,6 20 5 GF175351.9679 GF175651.9679 GF175951.9679
1
ZBGF
GSF
TICN
GF
GF-KEG
ZGF
ZIRK-GF
Einsatzgebiete – Material  328 P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2
Applications – material N 1.1- 5.2 S 1.1- 2.6 H 1.1-2 Gigant
Nenngröße GF-KEG-VHM GF-KEG-VHM GF-KEG-VHM MoSys
Nom. size P R15-lg-IKZ-HB R15-lg-IKZ-HE R15-lg-IKZ-HA
D Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 Z TICN TICN TICN
1
/16 27 60 13,63 36 5,9 8 3 GF175306.5763 GF175606.5763 GF175906.5763
1 /8 27 60 13,63 36 7,65 8 3 GF175306.5764 GF175606.5764 GF175906.5764
1 /4 18 80 20,44 45 10,15 12 4 GF175316.5765 GF175616.5765 GF175916.5765
3 /8 18 80 20,43 45 11,15 12 4 GF175316.5766 GF175616.5766 GF175916.5766
1 /2 - /4 14 85 26,27 48 14,25 16 4 GF175336.9678 GF175636.9678 GF175936.9678
3
1
1" - 2" 11 /2 95 31,98 50 19,6 20 5 GF175356.9679 GF175656.9679 GF175956.9679

NPT/API-LP-Fräser werden mit korrigiertem Profi l gefertigt
NPT/API-LP cutters are manufactured with a corrected profi le
Anwendungshinweis: Es wird ein NC-Programm für schneckenförmiges Wendelnutfräsen benötigt, da sonst ein Absatz im gefrästen Gewinde entsteht

Application recommendation: You must have an NC programme for spiral-worm keyway milling, otherwise the fi nished thread will have a stepped profi le

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 403
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
