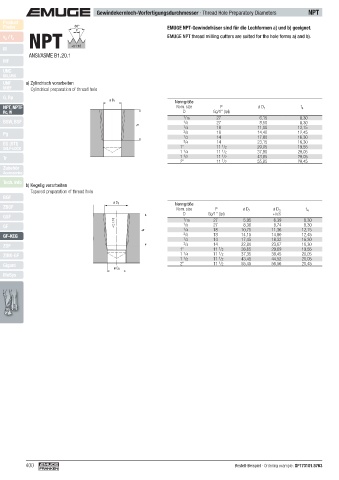

Gewindekernloch-Vorfertigungsdurchmesser · Thread Hole Preparatory Diameters NPT
Product
Finder 60° EMUGE NPT-Gewindefräser sind für die Lochformen a) und b) geeignet.
P
NPT
v / f EMUGE NPT thread milling cutters are suited for the hole forms a) and b).
z
c
M 1:16
ANSI/ASME B1.20.1
MF
UNC
UN, UNS
UNF a) Zylindrisch vorarbeiten
UNEF Cylindrical preparation of thread hole
G, Rp
ø D 1 Nenngröße
NPT, NPTF Nom. size P ø D 1 t 4
Rc, W D Gg/1" (tpi)
1
/16 27 6,15 8,30
BSW, BSF 1 /8 27 8,50 8,30
t 4 1
/4 18 11,00 12,15
3
Pg /8 18 14,40 12,45
1
/2 14 17,80 16,30
3
EG (STI) /4 14 1 23,15 16,30
SELF-LOCK 1" 11 /2 29,05 19,55
1
1
1 /4 11 /2 37,80 20,05
1
1
Tr 1 /2 11 /2 43,85 20,05
2" 11 1 /2 55,85 20,45
Zubehör
Accessories
Tech. Info
b) Kegelig vorarbeiten
Tapered preparation of thread hole
BGF
ø D 3 Nenngröße
ZBGF Nom. size P ø D 2 ø D 3 t 4
D Gg/1" (tpi) +0,05
GSF
1
1:16 /16 27 5,95 6,39 8,30
GF 1 /8 27 8,30 8,74 8,30
1
t 4 /4 18 10,75 11,36 12,15
3
GF-KEG /8 18 14,15 14,80 12,45
1
/2 14 17,45 18,32 16,30
3
ZGF /4 14 22,80 23,67 16,30
1" 11 /2 28,65 29,69 19,55
1
1
1
ZIRK-GF 1 /4 11 /2 37,35 38,45 20,05
1
1
1 /2 11 /2 43,45 44,52 20,05
Gigant 2" 11 1 /2 55,45 56,56 20,45
ø D 2
MoSys

400 Bestell-Beispiel · Ordering example: GF173101.5763
