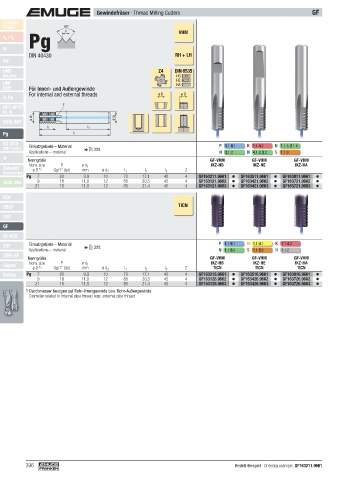

Page 396 - EMUGE

Gewindefräser · Thread Milling Cutters GF
Product
Finder 80°
Pg
P
v / f VHM
c
z
M
DIN 40430 RH + LH
MF
UNC Z4 DIN 6535
UN, UNS HB
HE
UNF HA
UNEF Für Innen- und Außengewinde
For internal and external threads ø D ø D
G, Rp
Z
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
Pg l 1
EG (STI) P 1.1- 5.1 K 1.1- 4.2 N 1.1-5, 2.1-6
SELF-LOCK Einsatzgebiete – Material  328
Applications – material N 3.1-2 N 4.1-2, 5.2 S 1.1-3
Tr Nenngröße GF-VHM GF-VHM GF-VHM
Nom. size P ø d 1 IKZ-HB IKZ-HE IKZ-HA
Zubehör 1) Gg/1" (tpi) mm ø d l l l Z
Accessories ø D 2 1 2 3
Pg 7 20 9,9 10 70 17,1 40 4 GF163211.9661 GF163511.9661 GF163811.9661
Tech. Info 9 18 11,9 12 80 20,5 45 4 GF163121.9662 GF163421.9662 GF163721.9662
21 16 11,9 12 80 21,4 45 4 GF163121.9663 GF163421.9663 GF163721.9663
BGF
ZBGF TICN
GSF
GF
GF-KEG
ZGF Einsatzgebiete – Material  328 P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2
Applications – material N 1.1- 5.2 S 1.1- 2.6 H 1.1-2
ZIRK-GF
Nenngröße GF-VHM GF-VHM GF-VHM
Gigant Nom. size P ø d 1 IKZ-HB IKZ-HE IKZ-HA
ø D 1) Gg/1" (tpi) mm ø d 2 l 1 l 2 l 3 Z TICN TICN TICN
MoSys Pg 7 20 9,9 10 70 17,1 40 4 GF163216.9661 GF163516.9661 GF163816.9661
9 18 11,9 12 80 20,5 45 4 GF163126.9662 GF163426.9662 GF163726.9662
21 16 11,9 12 80 21,4 45 4 GF163126.9663 GF163426.9663 GF163726.9663
1) Durchmesser bezogen auf Rohr-Innengewinde bzw. Rohr-Außengewinde
Diameter related to internal pipe thread resp. external pipe thread

396 Bestell-Beispiel · Ordering example: GF163211.9661
