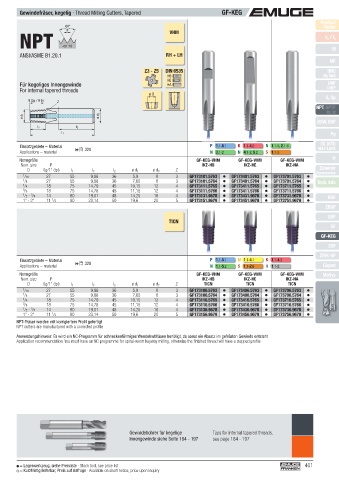

Page 401 - EMUGE

Gewindefräser, kegelig · Thread Milling Cutters, Tapered GF-KEG
Product
60° VHM Finder
P
NPT 1:16 v / f z
c

ANSI/ASME B1.20.1 RH + LH M
MF
Z3 - Z5 DIN 6535 UNC
HB UN, UNS
HE
Für kegeliges Innengewinde HA UNF
For internal tapered threads UNEF
ø D
G, Rp
9 Gg. / 9 thr. Z
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
l 1 Pg
EG (STI)
Einsatzgebiete – Material  328 P 1.1- 5.1 K 1.1- 4.2 N 1.1-5, 2.1-6 SELF-LOCK
Applications – material N 3.1-2 N 4.1-2, 5.2 S 1.1-3
Nenngröße GF-KEG-VHM GF-KEG-VHM GF-KEG-VHM Tr
Nom. size P IKZ-HB IKZ-HE IKZ-HA
D Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 Z Zubehör
1 /16 27 55 9,88 36 5,9 8 3 GF173101.5763 GF173401.5763 GF173701.5763 Accessories
1 /8 27 55 9,88 36 7,65 8 3 GF173101.5764 GF173401.5764 GF173701.5764 Tech. Info
1
/4 18 75 14,79 45 10,15 12 4 GF173111.5765 GF173411.5765 GF173711.5765
3 /8 18 75 14,78 45 11,15 12 4 GF173111.5766 GF173411.5766 GF173711.5766
1 3
/2 - /4 14 80 19,01 48 14,25 16 4 GF173131.9678 GF173431.9678 GF173731.9678 BGF
1" - 2" 11 /2 90 23,14 50 19,6 20 5 GF173151.9679 GF173451.9679 GF173751.9679
1
ZBGF
GSF
TICN
GF
GF-KEG
ZGF
ZIRK-GF
Einsatzgebiete – Material  328 P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2
Applications – material N 1.1- 5.2 S 1.1- 2.6 H 1.1-2 Gigant
Nenngröße GF-KEG-VHM GF-KEG-VHM GF-KEG-VHM MoSys
Nom. size P IKZ-HB IKZ-HE IKZ-HA
D Gg/1" (tpi) l 1 l 2 l 3 ø d 1 ø d 2 Z TICN TICN TICN
1
/16 27 55 9,88 36 5,9 8 3 GF173106.5763 GF173406.5763 GF173706.5763
1 /8 27 55 9,88 36 7,65 8 3 GF173106.5764 GF173406.5764 GF173706.5764
1 /4 18 75 14,79 45 10,15 12 4 GF173116.5765 GF173416.5765 GF173716.5765
3 /8 18 75 14,78 45 11,15 12 4 GF173116.5766 GF173416.5766 GF173716.5766
1 /2 - /4 14 80 19,01 48 14,25 16 4 GF173136.9678 GF173436.9678 GF173736.9678
3
1
1" - 2" 11 /2 90 23,14 50 19,6 20 5 GF173156.9679 GF173456.9679 GF173756.9679
NPT-Fräser werden mit korrigiertem Profi l gefertigt
NPT cutters are manufactured with a corrected profi le

Anwendungshinweis: Es wird ein NC-Programm für schneckenförmiges Wendelnutfräsen benötigt, da sonst ein Absatz im gefrästen Gewinde entsteht
Application recommendation: You must have an NC programme for spiral-worm keyway milling, otherwise the fi nished thread will have a stepped profi le

Gewindebohrer für kegelige Taps for internal tapered threads,
Innengewinde siehe Seite 184 - 197 see page 184 - 197

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 401
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
