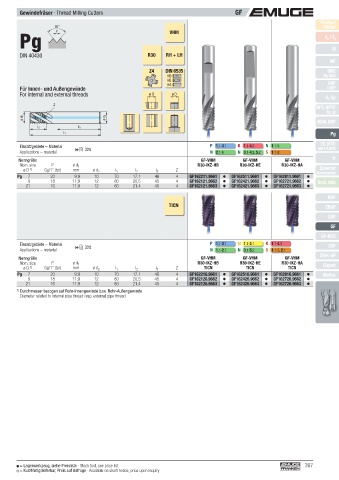

Page 397 - EMUGE

Gewindefräser · Thread Milling Cutters GF
Product
80° VHM Finder
Pg v / f z
P
c

DIN 40430 R30 RH + LH M
MF
Z4 DIN 6535 UNC
HB UN, UNS
HE
HA UNF
Für Innen- und Außengewinde UNEF
For internal and external threads ø D ø D
G, Rp
Z
NPT, NPTF
Rc, W
ø d 1 ø d 2
BSW, BSF
l 2 l 3
l 1 Pg
EG (STI)
Einsatzgebiete – Material  328 P 1.1- 3.1 K 1.1- 4.2 N 1.1-5 SELF-LOCK
Applications – material N 2.1-6 N 3.1- 4.2, 5.2 S 1.1-2
Nenngröße GF-VHM GF-VHM GF-VHM Tr
Nom. size P ø d 1 R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA
1) Gg/1" (tpi) mm ø d l l l Z Zubehör
ø D 2 1 2 3 Accessories
Pg 7 20 9,9 10 70 17,1 40 4 GF162211.9661 GF162511.9661 GF162811.9661
9 18 11,9 12 80 20,5 45 4 GF162121.9662 GF162421.9662 GF162721.9662 Tech. Info
21 16 11,9 12 80 21,4 45 4 GF162121.9663 GF162421.9663 GF162721.9663
BGF
TICN ZBGF

GSF
GF
GF-KEG
Einsatzgebiete – Material P 1.1- 3.1 M 1.1- 2.1 K 1.1- 4.2 ZGF
Applications – material  328 N 1.1- 2.7 N 3.1- 5.2 S 1.1-2, 2.1
ZIRK-GF
Nenngröße GF-VHM GF-VHM GF-VHM
Nom. size P ø d 1 R30-IKZ-HB R30-IKZ-HE R30-IKZ-HA Gigant
1) Gg/1" (tpi) mm ø d l l l Z TICN TICN TICN
ø D 2 1 2 3
Pg 7 20 9,9 10 70 17,1 40 4 GF162216.9661 GF162516.9661 GF162816.9661 MoSys
9 18 11,9 12 80 20,5 45 4 GF162126.9662 GF162426.9662 GF162726.9662
21 16 11,9 12 80 21,4 45 4 GF162126.9663 GF162426.9663 GF162726.9663
1) Durchmesser bezogen auf Rohr-Innengewinde bzw. Rohr-Außengewinde
Diameter related to internal pipe thread resp. external pipe thread

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 397
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
