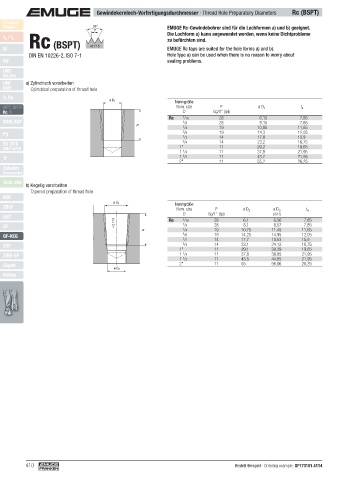

Gewindekernloch-Vorfertigungsdurchmesser · Thread Hole Preparatory Diameters Rc (BSPT)
Product
Finder 55° EMUGE Rc-Gewindebohrer sind für die Lochformen a) und b) geeignet.
P
Rc (BSPT) zu befürchten sind.
v / f Die Lochform a) kann angewendet werden, wenn keine Dichtprobleme
z
c
M 1:16 EMUGE Rc taps are suited for the hole forms a) and b).
DIN EN 10226-2, ISO 7-1 Hole type a) can be used when there is no reason to worry about
MF sealing problems.
UNC
UN, UNS
UNF a) Zylindrisch vorarbeiten
UNEF Cylindrical preparation of thread hole
G, Rp
ø D 1 Nenngröße
NPT, NPTF Nom. size P ø D 1 t 4
Rc, W D Gg/1" (tpi)
1
Rc /16 28 6,15 7,85
BSW, BSF 1 /8 28 8,15 7,85
t 4 1
/4 19 10,85 11,65
3
Pg /8 19 14,3 12,05
1
/2 14 17,8 15,9
3
EG (STI) /4 14 23,2 16,75
SELF-LOCK 1" 11 29,2 19,65
1
1 /4 11 37,8 21,95
1
Tr 1 /2 11 43,7 21,95
2" 11 55,2 26,25
Zubehör
Accessories
Tech. Info
b) Kegelig vorarbeiten
Tapered preparation of thread hole
BGF
ø D 3 Nenngröße
ZBGF Nom. size P ø D 2 ø D 3 t 4
D Gg/1" (tpi) (JS11)
GSF
1
1:16 Rc /16 28 6,1 6,56 7,85
GF 1 /8 28 8,1 8,57 7,85
1
t 4 /4 19 10,75 11,45 11,65
3
GF-KEG /8 19 14,25 14,95 12,05
1
/2 14 17,7 18,63 15,9
3
ZGF /4 14 23,1 24,12 16,75
1" 11 29,1 30,29 19,65
1
ZIRK-GF 1 /4 11 37,6 38,95 21,95
1
1 /2 11 43,5 44,85 21,95
Gigant 2" 11 55 56,66 26,25
ø D 2
MoSys

410 Bestell-Beispiel · Ordering example: GF173101.4114
