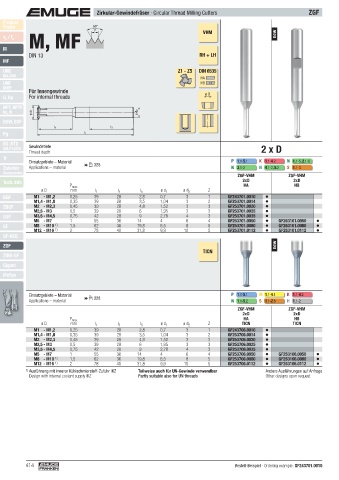

Page 414 - EMUGE

Zirkular-Gewindefräser · Circular Thread Milling Cutters ZGF
Product
Finder 60°
M, MF
P
v / f VHM new
c
z
M
DIN 13 RH + LH
MF
UNC Z1 - Z5 DIN 6535
UN, UNS
HA
UNF HB
UNEF
Für Innengewinde
G, Rp For internal threads ø D
NPT, NPTF
Rc, W ø d1 ø d2
BSW, BSF
l 5 l 3
Pg l 1
EG (STI)
SELF-LOCK Gewindetiefe 2 x D
Thread depth
Tr
Einsatzgebiete – Material  328 P 1.1- 5.1 K 1.1- 4.2 N 1.1-5, 2.1-6
Zubehör Applications – material N 3.1-2 N 4.1-2, 5.2 S 1.1-3
Accessories
ZGF-VHM ZGF-VHM
Tech. Info 2xD 2xD
P max. HA HB
ø D mm l 1 l 3 l 5 ø d 1 ø d 2 Z
BGF M1 - M1,2 0,25 39 28 2,8 0,7 3 1 GF243701.0010
M1,4 - M1,8 0,35 39 28 3,5 1,04 3 2 GF253701.0014
ZBGF M2 - M2,3 0,45 39 28 4,8 1,52 3 3 GF253701.0020
M2,5 - M3 0,5 39 28 6 1,95 3 3 GF253701.0025
GSF M3,5 - M4,5 0,75 42 28 9 2,78 4 3 GF253701.0035
M5 - M7 1 55 36 14 4 6 4 GF253701.0050 GF253101.0050
GF M8 - M10 1) 1,5 62 36 19,8 6,5 8 5 GF253701.0080 GF253101.0080
M12 - M16 1) 2 78 40 31,8 9,9 10 5 GF253701.0112 GF253101.0112
GF-KEG
ZGF new
TICN
ZIRK-GF

Gigant
MoSys

Einsatzgebiete – Material  328 P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2
Applications – material N 1.1- 5.2 S 1.1- 2.6 H 1.1-2
ZGF-VHM ZGF-VHM
2xD 2xD
P max. HA HB
ø D mm l 1 l 3 l 5 ø d 1 ø d 2 Z TICN TICN
M1 - M1,2 0,25 39 28 2,8 0,7 3 1 GF243706.0010
M1,4 - M1,8 0,35 39 28 3,5 1,04 3 2 GF253706.0014
M2 - M2,3 0,45 39 28 4,8 1,52 3 3 GF253706.0020
M2,5 - M3 0,5 39 28 6 1,95 3 3 GF253706.0025
M3,5 - M4,5 0,75 42 28 9 2,78 4 3 GF253706.0035
M5 - M7 1 55 36 14 4 6 4 GF253706.0050 GF253106.0050
M8 - M10 1) 1,5 62 36 19,8 6,5 8 5 GF253706.0080 GF253106.0080
M12 - M16 1) 2 78 40 31,8 9,9 10 5 GF253706.0112 GF253106.0112
1) Ausführung mit innerer Kühlschmierstoff-Zufuhr IKZ Teilweise auch für UN-Gewinde verwendbar Andere Ausführungen auf Anfrage

Design with internal coolant supply IKZ Partly suitable also for UN threads Other designs upon request

414 Bestell-Beispiel · Ordering example: GF243701.0010
