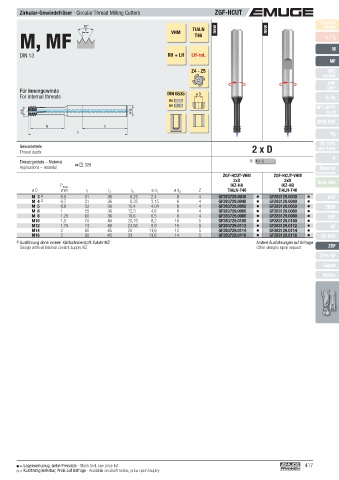

Zirkular-Gewindefräser · Circular Thread Milling Cutters ZGF-HCUT
Product
60° VHM TIALN new new Finder
M, MF T46 v / f z
P
c

DIN 13 RH + LH LH-rot. M
MF
Z4 - Z5 UNC
UN, UNS
UNF
Für Innengewinde UNEF
For internal threads DIN 6535 ø D G, Rp
HA
HB NPT, NPTF
ø d1 ø d2 Rc, W
BSW, BSF
l 5 l 3
l 1 Pg
EG (STI)
Gewindetiefe 2 x D SELF-LOCK
Thread depth
Tr
Einsatzgebiete – Material  328 H 1.1-5
Applications – material Zubehör
Accessories
ZGF-HCUT-VHM ZGF-HCUT-VHM
2xD 2xD Tech. Info
P max. IKZ-HA IKZ-HB
ø D mm l 1 l 3 l 5 ø d 1 ø d 2 Z TIALN-T46 TIALN-T46
M 3 2) 0,5 51 36 6,25 2,4 6 4 GF283729.0030 GF283129.0030 BGF
M 4 2) 0,7 51 36 8,35 3,15 6 4 GF283729.0040 GF283129.0040
M 5 0,8 52 36 10,4 4,04 6 4 GF283729.0050 GF283129.0050 ZBGF
M 6 1 55 36 12,3 4,8 6 4 GF283729.0060 GF283129.0060
M 8 1,25 60 36 16,6 6,5 8 4 GF283729.0080 GF283129.0080 GSF
M10 1,5 70 40 20,75 8,2 10 5 GF283729.0100 GF283129.0100
M12 1,75 74 40 24,85 9,9 10 5 GF283729.0112 GF283129.0112 GF
M14 2 85 45 29 11,6 12 5 GF283729.0114 GF283129.0114
M16 2 90 45 33 13,6 14 5 GF283729.0116 GF283129.0116 GF-KEG
2) Ausführung ohne innerer Kühlschmierstoff-Zufuhr IKZ Andere Ausführungen auf Anfrage

Design without internal coolant supply IKZ Other designs upon request ZGF
ZIRK-GF

Gigant
MoSys

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 417
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
