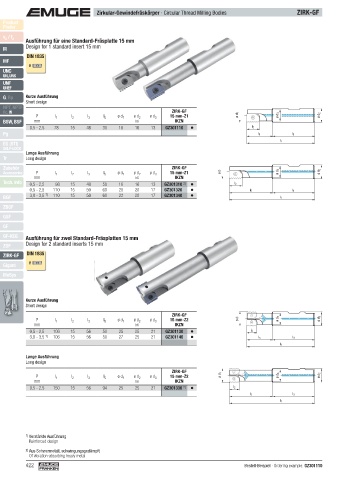

Zirkular-Gewindefräskörper · Circular Thread Milling Bodies ZIRK-GF
Product
Finder

v / f z
c
Ausführung für eine Standard-Fräsplatte 15 mm
Design for 1 standard insert 15 mm
M
DIN 1835
MF
B
UNC
UN, UNS
UNF
UNEF
G, Rp Kurze Ausführung
Short design
NPT, NPTF
Rc, W ZIRK-GF
P l 1 l 2 l 3 l 5 ø d 1 ø d 2 ø d 3 15 mm-Z1 ø d 1 ø d 3 ø d 2
BSW, BSF mm h6 IKZN
0,5 - 2,5 78 15 48 30 16 16 13 GZ301110 l 2
Pg l 5 l 3
l 1
EG (STI)
SELF-LOCK
Lange Ausführung
Tr Long design
Zubehör ZIRK-GF
Accessories P l 1 l 2 l 3 l 5 ø d 1 ø d 2 ø d 3 15 mm-Z1 ø d 1 ø d 3 ø d 2
mm h6 IKZN
Tech. Info 0,5 - 2,5 98 15 48 50 16 16 13 GZ301310 2) l 2
0,5 - 2,5 110 15 50 60 20 20 17 GZ301320 l 5 l 3
BGF 3,0 - 3,5 1) 110 15 50 60 22 20 17 GZ301340 l 1
ZBGF
GSF
GF
GF-KEG Ausführung für zwei Standard-Fräsplatten 15 mm
ZGF Design for 2 standard inserts 15 mm
ZIRK-GF DIN 1835

Gigant B
MoSys

Kurze Ausführung
Short design
ZIRK-GF
P l 1 l 2 l 3 l 5 ø d 1 ø d 2 ø d 3 15 mm-Z2 ø d 1 ø d 3 ø d 2
mm h6 IKZN
0,5 - 2,5 106 15 56 50 25 25 21 GZ301130 l 2
3,0 - 3,5 1) 106 15 56 50 27 25 21 GZ301140 l 5 l 3
l 1

Lange Ausführung
Long design
ZIRK-GF
P l 1 l 2 l 3 l 5 ø d 1 ø d 2 ø d 3 15 mm-Z2 ø d 1 ø d 3 ø d 2
mm h6 IKZN
0,5 - 2,5 150 15 56 94 25 25 21 GZ301330 2) l 2
l 5 l 3
l 1

1) Verstärkte Ausführung
Reinforced design
2) Aus Schwermetall, schwingungsgedämpft
Of vibration-absorbing heavy metal
422 Bestell-Beispiel · Ordering example: GZ301110
