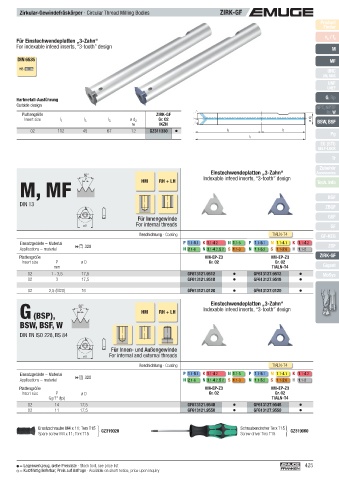

Page 425 - EMUGE

Zirkular-Gewindefräskörper · Circular Thread Milling Bodies ZIRK-GF
Product
Finder

v / f z
c
Für Einstechwendeplatten „3-Zahn“
For indexable infeed inserts, “3-tooth” design M
DIN 6535 MF

HB
UNC
UN, UNS
UNF
UNEF
Hartmetall-Ausführung G, Rp
Carbide design
NPT, NPTF
Rc, W
Plattengröße ZIRK-GF
Insert size l 1 l 3 l 5 ø d 2 Gr. 02 ø d 2
h6 IKZN BSW, BSF
02 112 45 67 12 GZ311330 l 5 l 3
Pg
l 1
EG (STI)
SELF-LOCK
Tr
Zubehör
Einstechwendeplatten „3-Zahn“ Accessories
60° HM RH + LH Indexable infeed inserts, “3-tooth” design
P
M, MF Tech. Info

DIN 13 BGF
ZBGF
Für Innengewinde GSF
For internal threads
ø D GF
Beschichtung · Coating TIALN-T4 GF-KEG
Einsatzgebiete – Material  328 P 1.1- 5.1 K 1.1- 4.2 N 1.1-5 P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2 ZGF
Applications – material N 2.1-6 N 3.1- 4.2, 5.2 S 1.1-3 N 1.1- 5.2 S 1.1- 2.6 H 1.1-2
Plattengröße HM-EP-Z3 HM-EP-Z3 ZIRK-GF
Insert size P ø D Gr. 02 Gr. 02
mm TIALN-T4 Gigant
02 1 - 3,5 17,5 GF613121.9512 GF613127.9512 MoSys
02 3 17,5 GF613121.9518 GF613127.9518
02 2,5 (M20) 16 GF613121.0120 GF613127.0120

Einstechwendeplatten „3-Zahn“
55°
P HM RH + LH Indexable infeed inserts, “3-tooth” design
G (BSP),
BSW, BSF, W

DIN EN ISO 228, BS 84

Für Innen- und Außengewinde
ø D For internal and external threads
Beschichtung · Coating TIALN-T4
Einsatzgebiete – Material P 1.1- 5.1 K 1.1- 4.2 N 1.1-5 P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2
Applications – material  328 N 2.1-6 N 3.1- 4.2, 5.2 S 1.1-3 N 1.1- 5.2 S 1.1- 2.6 H 1.1-2
Plattengröße HM-EP-Z3 HM-EP-Z3
Insert size P ø D Gr. 02 Gr. 02
Gg/1" (tpi) TIALN-T4
02 14 17,5 GF613121.9548 GF613127.9548
02 11 17,5 GF613121.9550 GF613127.9550

Ersatzschraube M4 x 11; Torx T15 ⎫ ⎬ GZ319020 Schraubendreher Torx T15 ⎫ ⎬ GZ319060
Spare screw M4 x 11; Torx T15 ⎭ Screw driver Torx T15 ⎭

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 425
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
