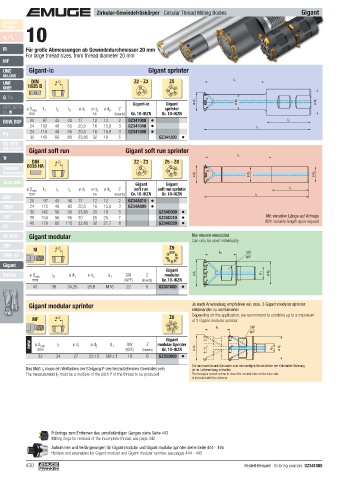

Zirkular-Gewindefräskörper · Circular Thread Milling Bodies Gigant
Product
Finder

v / f z 10
c
M Für große Abmessungen ab Gewindedurchmesser 20 mm
For large thread sizes, from thread diameter 20 mm
MF
UNC Gigant-ic Gigant sprinter
UN, UNS
UNF DIN ø D Z2 - Z3 Z5 l 5
UNEF 1835 B
G, Rp
Gigant-ic Gigant ø d 1 ø d 5 ø d 2
NPT, NPTF ø D min. l 1 l 3 l 5 ø d 1 ø d 2 ø d 5 Z sprinter
Rc, W mm h6 (Inserts) Gr. 10-IKZN Gr. 10-IKZN
BSW, BSF 20 87 45 40 17 12 12 2 GZ341000 l 3
24 100 48 50 20,5 16 15,9 3 GZ341040 l 1
Pg 24 115 48 65 20,5 16 15,9 3 GZ341050
30 145 60 80 23,85 32 19 5 GZ341200
EG (STI)
SELF-LOCK Gigant soft run Gigant soft run sprinter
l 5
Tr
DIN ø D Z2 - Z3 Z5 - Z8
Zubehör 6535 HA
Accessories ø d 1 ø d 5 ø d 2
Tech. Info Gigant Gigant
ø D min. l 1 l 3 l 5 ø d 1 ø d 2 ø d 5 Z soft run soft run sprinter l 3
mm h6 (Inserts) Gr. 10-IKZN Gr. 10-IKZN l 1
BGF
20 97 45 50 17 12 12 2 GZ34A010
ZBGF 24 115 48 65 20,5 16 15,9 3 GZ34A000
30 142 50 90 23,85 20 19 5 GZ34C000
GSF 36 153 56 95 30 25 25 7 GZ34C010 Mit variabler Länge auf Anfrage
40 178 60 115 32,85 32 27,7 8 GZ34C020 With variable length upon request
GF
GF-KEG Gigant modular Nur einzeln einsetzbar
Can only be used individually
ZGF
M ø D Z9 SW
ZIRK-GF l 6 W/F

Gigant
Gigant
MoSys ø D min. l 6 ø d 1 ø d 5 G 1 SW Z modular ø d 1 G 1 ø d 5
mm (W/F) (Inserts) Gr. 10-IKZN
40 38 34,25 28,8 M16 22 9 GZ351000

Gigant modular sprinter Je nach Anwendung empfehlen wir, max. 3 Gigant modular sprinter
miteinander zu kombinieren
Depending on the application, we recommend to combine up to a maximum
MF ø D Z6 of 3 Gigant modular sprinter

l 7 SW
W/F
Gigant
new ø D min. l 7 ø d 1 ø d 5 G 1 (W/F) (Inserts) modular Sprinter ø d 1 G 1 ø d 5
SW
Z
mm
Gr. 10-IKZN
32 24 27 22,15 M8 x 1 19 6 GZ353000
Die Innensechskant-Schraube zum stirnseitigen Verschließen der Kühlmittel-Bohrung
Das Maß l muss ein Vielfaches der Steigung P des herzustellenden Gewindes sein ist im Lieferumfang enthalten
7
The measurement I must be a multiple of the pitch P of the thread to be produced The hexagon socket screw to close the coolant hole on the face side
7
is included with the delivery

Fräsringe zum Entfernen des unvollständigen Ganges siehe Seite 442
Milling rings for removal of the incomplete thread, see page 442
Aufnahmen und Verlängerungen für Gigant modular und Gigant modular sprinter siehe Seite 444 - 445
Holders and extensions for Gigant modular and Gigant modular sprinter, see pages 444 - 445
430 Bestell-Beispiel · Ordering example: GZ341000
