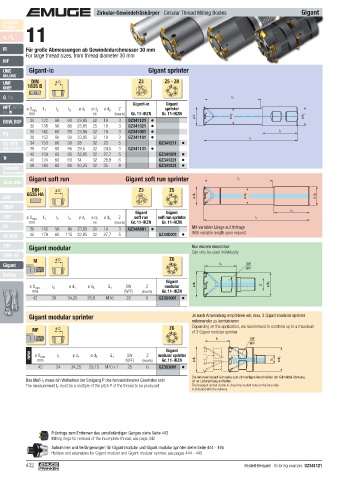

Zirkular-Gewindefräskörper · Circular Thread Milling Bodies Gigant
Product
Finder

v / f z 11
c
M Für große Abmessungen ab Gewindedurchmesser 30 mm
For large thread sizes, from thread diameter 30 mm
MF
UNC Gigant-ic Gigant sprinter
UN, UNS
UNF DIN ø D Z3 Z5 - Z8
UNEF 1835 B
G, Rp l 5
Gigant-ic Gigant
NPT, NPTF ø D min. l 1 l 3 l 5 ø d 1 ø d 2 ø d 5 Z sprinter
Rc, W mm h6 (Inserts) Gr. 11-IKZN Gr. 11-IKZN ø d 1 ø d 5 ø d 2
BSW, BSF 30 122 60 60 23,85 32 19 3 GZ341121
30 138 56 80 23,85 25 19 3 GZ341021
Pg 30 142 60 80 23,85 32 19 3 GZ341001 l 3
30 152 60 90 23,85 32 19 3 GZ341101 l 1
EG (STI) 34 153 60 90 28 32 23 5 GZ341211
SELF-LOCK 36 157 60 95 29,5 32 24,5 3 GZ341131
40 159 60 95 32,85 32 27,7 5 GZ341201
Tr 40 124 60 60 34 32 28,8 6 GZ341221
48 144 60 80 40,25 32 35 8 GZ341231
Zubehör
Accessories
Gigant soft run Gigant soft run sprinter l 5
Tech. Info
DIN ø D Z3 Z5
6535 HA
BGF ø d 1 ø d 5 ø d 2
ZBGF
Gigant Gigant l 3
GSF ø D min. l 1 l 3 l 5 ø d 1 ø d 2 ø d 5 Z soft run soft run sprinter l 1
mm h6 (Inserts) Gr. 11-IKZN Gr. 11-IKZN
GF Mit variabler Länge auf Anfrage
30 142 50 90 23,85 20 19 3 GZ34A001
GF-KEG 40 179 60 115 32,85 32 27,7 5 GZ34C001 With variable length upon request
ZGF Gigant modular Nur einzeln einsetzbar
ZIRK-GF Can only be used individually
M ø D Z6
Gigant l 6 SW
W/F
MoSys
Gigant
ø D min. l 6 ø d 1 ø d 5 G 1 SW Z modular ø d 1 G 1 ø d 5
mm (W/F) (Inserts) Gr. 11-IKZN
42 38 34,25 28,8 M16 22 6 GZ351001

Gigant modular sprinter Je nach Anwendung empfehlen wir, max. 3 Gigant modular sprinter
miteinander zu kombinieren
MF ø D Z6 Depending on the application, we recommend to combine up to a maximum
of 3 Gigant modular sprinter
l 7 SW
W/F
Gigant
new ø D min. l 7 ø d 1 ø d 5 G 1 (W/F) (Inserts) modular sprinter ø d 1 G 1 ø d 5
SW
Z
mm
Gr. 11-IKZN
42 24 34,25 29,15 M10 x 1 25 6 GZ353001
Die Innensechskant-Schraube zum stirnseitigen Verschließen der Kühlmittel-Bohrung
Das Maß l muss ein Vielfaches der Steigung P des herzustellenden Gewindes sein ist im Lieferumfang enthalten
7
The measurement I must be a multiple of the pitch P of the thread to be produced The hexagon socket screw to close the coolant hole on the face side
7
is included with the delivery

Fräsringe zum Entfernen des unvollständigen Ganges siehe Seite 442
Milling rings for removal of the incomplete thread, see page 442
Aufnahmen und Verlängerungen für Gigant modular und Gigant modular sprinter siehe Seite 444 - 445
Holders and extensions for Gigant modular and Gigant modular sprinter, see pages 444 - 445
432 Bestell-Beispiel · Ordering example: GZ341121
