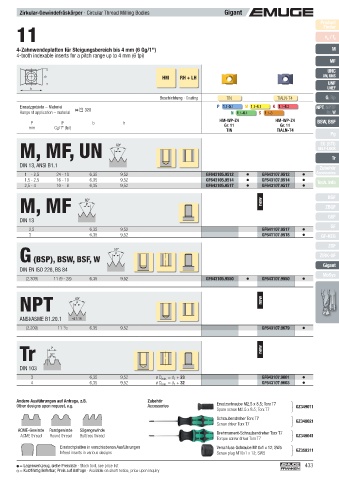

Page 433 - EMUGE

Zirkular-Gewindefräskörper · Circular Thread Milling Bodies Gigant
Product
11 v / f z
Finder
c
4-Zahnwendeplatten für Steigungsbereich bis 4 mm (6 Gg/1") M
4-tooth indexable inserts for a pitch range up to 4 mm (6 tpi)
MF
UNC
HM RH + LH
b UN, UNS
UNF
h UNEF
Beschichtung · Coating TIN TIALN-T4 G, Rp
Einsatzgebiete – Material P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2 NPT, NPTF
Range of application – material  328 N 1.1- 4.4 S 1.1-3 Rc, W
HM-WP-Z4 HM-WP-Z4
P P b h BSW, BSF
mm Gg/1" (tpi) Gr. 11 Gr. 11
TIN TIALN-T4
Pg
M, MF, UN 60° EG (STI)
SELF-LOCK
P

DIN 13, ANSI B1.1 Tr
Zubehör
1 - 2,5 24 - 10 6,35 9,52 GF643105.9512 GF643107.9512 Accessories
1,5 - 2,5 16 - 10 6,35 9,52 GF643105.9514 GF643107.9514 Tech. Info
2,5 - 4 10 - 6 6,35 9,52 GF643105.9517 GF643107.9517
M, MF 60° new ZBGF
BGF
P

GSF
DIN 13
GF
2,5 6,35 9,52 GF641107.9517
3 6,35 9,52 GF641107.9518 GF-KEG
G (BSP), BSW, BSF, W 55° ZIRK-GF
ZGF
P

Gigant
DIN EN ISO 228, BS 84
MoSys
(2,309) 11 (9 - 28) 6,35 9,52 GF643105.9550 GF643107.9550

NPT 60° new
P

ANSI/ASME B1.20.1 1:16
(2,209) 11 /2 6,35 9,52 GF643107.9679
1

Tr 30° new
P

DIN 103
3 6,35 9,52 ø D min. = d + 23 GF643107.9601
1
4 6,35 9,52 ø D min. = d + 32 GF643107.9603
1
Andere Ausführungen auf Anfrage, z.B. Zubehör
Other designs upon request, e.g. Accessories Ersatzschraube M2,5 x 8,5; Torx T7 ⎫ ⎬ GZ349011
Spare screw M2.5 x 8.5; Torx T7 ⎭
Schraubendreher Torx T7 ⎫ ⎬ GZ349021
Screw driver Torx T7 ⎭
ACME-Gewinde Rundgewinde Sägengewinde Drehmoment-Schraubendreher Torx T7 ⎫
ACME thread Round thread Buttress thread ⎬ GZ349041
Torque screw driver Torx T7 ⎭
Einstechplatten in verschiedenen Ausführungen Verschluss-Schraube M10x1 x 12; SW5 ⎫ ⎬ GZ359311
Infeed inserts in various designs Screw plug M10x1 x 12; SW5 ⎭

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 433
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
