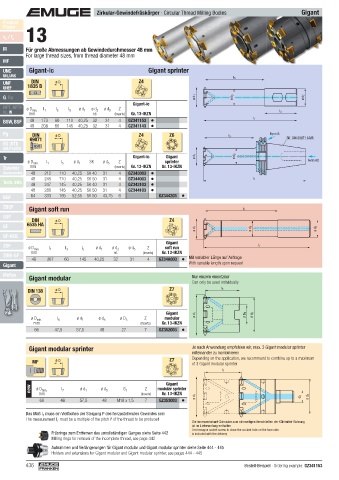

Zirkular-Gewindefräskörper · Circular Thread Milling Bodies Gigant
Product
Finder

v / f z 13
c
M Für große Abmessungen ab Gewindedurchmesser 48 mm
Für große Abmessungen ab Gewindedurchmesser 48 mm
For large thread sizes, from thread diameter 48 mm
MF
UNC Gigant-ic Gigant sprinter
UN, UNS l 5
UNF DIN ø D Z4
UNEF 1835 B
G, Rp ø d 1 ø d 5 ø d 2
Gigant-ic
NPT, NPTF ø D min. l 1 l 3 l 5 ø d 1 ø d 2 ø d 5 Z
Rc, W mm h6 (Inserts) Gr. 13-IKZN l 3
BSW, BSF 48 173 60 110 40,25 32 31 4 GZ341153 l 1
48 208 60 145 40,25 32 31 4 GZ341143
Pg DIN ø D Z4 Z6 l 5 Form B
69871 SK DIN 69871 AD/B
EG (STI)
SELF-LOCK AD/B
Tr Gigant-ic Gigant ø d 1 ø d 5 Form AD
ø D min. l 1 l 5 ø d 1 SK ø d 5 Z sprinter
Zubehör mm (Inserts) Gr. 13-IKZN Gr. 13-IKZN
Accessories 48 212 110 40,25 SK 40 31 4 GZ343003
48 245 110 40,25 SK 50 31 4 GZ344003 l 1
Tech. Info 48 247 145 40,25 SK 40 31 4 GZ343103
48 280 145 40,25 SK 50 31 4 GZ344103
BGF 64 333 195 52,55 SK 50 43,75 6 GZ344203
ZBGF Gigant soft run l 5
GSF
DIN ø D Z4
GF 6535 HA
ø d 1 ø d 5 ø d 2
GF-KEG
Gigant
ZGF ø D min. l 1 l 3 l 5 ø d 1 ø d 2 ø d 5 Z soft run l 1
mm h6 (Inserts) Gr. 13-IKZN
ZIRK-GF Mit variabler Länge auf Anfrage
48 207 60 145 40,25 32 31 4 GZ34A003
Gigant With variable length upon request
MoSys Nur einzeln einsetzbar
Gigant modular
Can only be used individually
DIN 138 ø D Z7 l 6

Gigant ø d 1 ø D 3 ø d 5
ø D min. l 6 ø d 1 ø d 5 ø D 3 Z modular
mm (Inserts) Gr. 13-IKZN
66 47,5 57,5 48 27 7 GZ352003

Gigant modular sprinter Je nach Anwendung empfehlen wir, max. 3 Gigant modular sprinter
miteinander zu kombinieren
MF ø D Z7 Depending on the application, we recommend to combine up to a maximum
of 3 Gigant modular sprinter
l 7

Gigant
new ø D min. l 7 ø d 1 ø d 5 G 1 (Inserts) modular sprinter
Z
mm
Gr. 13-IKZN
66 48 57,5 48 M18 x 1,5 7 GZ353003 ø d 1 G 1 ø d 5
Das Maß l muss ein Vielfaches der Steigung P des herzustellenden Gewindes sein
7
The measurement I must be a multiple of the pitch P of the thread to be produced Die Innensechskant-Schraube zum stirnseitigen Verschließen der Kühlmittel-Bohrung
7
ist im Lieferumfang enthalten
The hexagon socket screw to close the coolant hole on the face side
Fräsringe zum Entfernen des unvollständigen Ganges siehe Seite 442 is included with the delivery
Milling rings for removal of the incomplete thread, see page 442
Aufnahmen und Verlängerungen für Gigant modular und Gigant modular sprinter siehe Seite 444 - 445
Holders and extensions for Gigant modular and Gigant modular sprinter, see pages 444 - 445
436 Bestell-Beispiel · Ordering example: GZ341153
