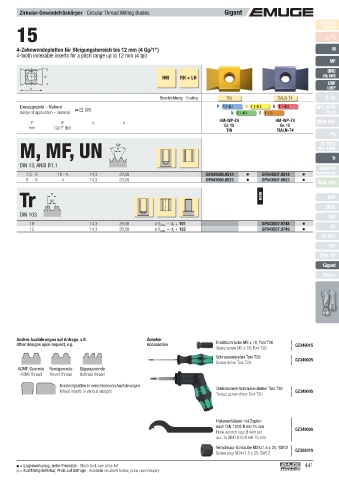

Zirkular-Gewindefräskörper · Circular Thread Milling Bodies Gigant
Product
15 v / f z
Finder
c
4-Zahnwendeplatten für Steigungsbereich bis 12 mm (4 Gg/1") M
4-tooth indexable inserts for a pitch range up to 12 mm (4 tpi)
MF
UNC
HM RH + LH
b UN, UNS
UNF
h UNEF
Beschichtung · Coating TIN TIALN-T4 G, Rp
Einsatzgebiete – Material P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2 NPT, NPTF
Range of application – material  328 N 1.1- 4.4 S 1.1-3 Rc, W
HM-WP-Z4 HM-WP-Z4
P P b h BSW, BSF
mm Gg/1" (tpi) Gr. 15 Gr. 15
TIN TIALN-T4
Pg
M, MF, UN 60° EG (STI)
SELF-LOCK
P

DIN 13, ANSI B1.1 Tr
Zubehör
1,5 - 6 16 - 4 14,3 28,58 GF643505.9514 GF643507.9514 Accessories
6 - 8 4 14,3 28,58 GF643505.9523 GF643507.9523
Tech. Info
Tr 30° new BGF
P

DIN 103 ZBGF
GSF
10 14,3 28,58 ø D min. = d + 101 GF643507.9748 GF
1
12 14,3 28,58 ø D min. = d + 122 GF643507.9749
1
GF-KEG
ZGF
ZIRK-GF

Gigant
MoSys

Andere Ausführungen auf Anfrage, z.B. Zubehör
Other designs upon request, e.g. Accessories Ersatzschraube M5 x 18; Torx T20 ⎫ ⎬ GZ349015
Spare screw M5 x 18; Torx T20 ⎭
Schraubendreher Torx T20 ⎫
Screw driver Torx T20 ⎬ GZ349025
⎭
ACME-Gewinde Rundgewinde Sägengewinde
ACME thread Round thread Buttress thread
Einstechplatten in verschiedenen Ausführungen Drehmoment-Schraubendreher Torx T20 ⎫
Infeed inserts in various designs Torque screw driver Torx T20 ⎬ GZ349045
⎭

Hakenschlüssel mit Zapfen ⎫ ⎪
nach DIN 1810-B 68-75 mm ⎪ ⎬ GZ349055
Hook wrench type B with pin ⎪
acc. to DIN 1810-B 68-75 mm ⎪ ⎭

Verschluss-Schraube M24x1,5 x 25; SW12 ⎫ ⎬ GZ359315
Screw plug M24x1.5 x 25; SW12 ⎭

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 441
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
