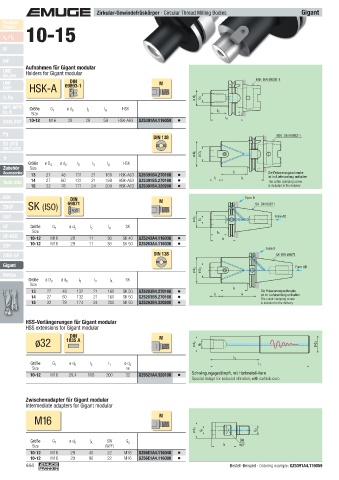

Zirkular-Gewindefräskörper · Circular Thread Milling Bodies Gigant
Product
Finder

v / f z 10-15
c
M

MF
Aufnahmen für Gigant modular
UNC Holders for Gigant modular
UN, UNS
UNF DIN M HSK DIN 69893-1
UNEF HSK-A 69893-1
G, Rp ø d 5 G 1
NPT, NPTF Größe G 1 ø d 5 l 5 l A HSK
Rc, W Size l 5
BSW, BSF 10-12 M16 29 29 59 HSK-A63 GZ5391A4.116059 l A

Pg HSK DIN 69893-1
DIN 138
EG (STI)
SELF-LOCK
ø d 5 ø D 3
Tr
Größe ø D 3 ø d 5 l 5 l 3 l A HSK
Zubehör Size
Accessories 13 27 48 131 21 160 HSK-A63 GZ5391B4.270160 l 5 Die Fräseranzugsschraube
ist im Lieferumfang enthalten
Tech. Info 14 27 60 131 21 160 HSK-A63 GZ5391B5.270160 l 3 l A The cutter clamping screw
15 32 78 171 24 200 HSK-A63 GZ5391B4.320200 is included in the delivery

BGF DIN M Form B
ZBGF SK (ISO) 69871 SK DIN 69871
AD/B
GSF Form AD
ø d 5 G 1
GF Größe G 1 ø d 5 l 5 l A SK
Size l 5
GF-KEG 10-12 M16 29 11 36 SK 40 GZ5243A4.116036 l A
ZGF 10-12 M16 29 11 36 SK 50 GZ5263A4.116036
Form B
ZIRK-GF DIN 138 SK DIN 69871

Gigant Form AD
ø d 5 ø D 3
MoSys
Größe ø D 3 ø d 5 l 5 l 3 l A SK
Size
l 5
13 27 48 132 21 160 SK 50 GZ5263B4.270160 Die Fräseranzugsschraube
14 27 60 132 21 160 SK 50 GZ5263B5.270160 l 3 l A ist im Lieferumfang enthalten
The cutter clamping screw
15 32 78 174 24 200 SK 50 GZ5263B4.320200 is included in the delivery

HSS-Verlängerungen für Gigant modular
HSS extensions for Gigant modular
DIN M
ø32 1835 A ø d 5 G 1 ø d 2

l 5
Größe G 1 ø d 5 l 5 l 1 ø d 2 l 1
Size h6
10-12 M16 29,4 108 200 32 GZ5521A4.320108 Schwingungsgedämpft, mit Hartmetall-Kern
Special design for reduced vibration, with carbide core

Zwischenadapter für Gigant modular
Intermediate adapters for Gigant modular

M16 M

ø d 5 G 1 G 2
Größe G 1 ø d 5 l A SW G 2 SW
Size (W/F) l A W/F
10-12 M16 29 40 22 M16 GZ56E1A4.116040
10-12 M16 29 90 22 M16 GZ56E1A4.116090
444 Bestell-Beispiel · Ordering example: GZ5391A4.116059
