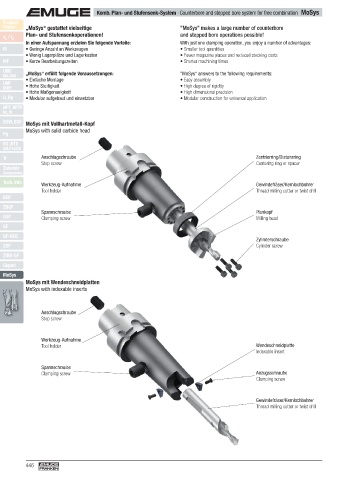

Komb. Plan- und Stufensenk-System · Counterbore and stepped bore system for free combination MoSys
Product
Finder „MoSys“ gestattet vielseitige ”MoSys” makes a large number of counterbore

v / f z Plan- und Stufensenkoperationen! and stepped bore operations possible!
c
In einer Aufspannung erzielen Sie folgende Vorteile: With just one clamping operation, you enjoy a number of advantages:
M • Geringe Anzahl an Werkzeugen • Smaller tool quantities
• Wenig Lagerplätze und Lagerkosten • Fewer magazine places and reduced stocking costs
MF • Kurze Bearbeitungszeiten • Shorter machining times
UNC ”MoSys“ answers to the following requirements:
UN, UNS „MoSys“ erfüllt folgende Voraussetzungen:
• Einfache Montage • Easy assembly
UNF • Hohe Steifi gkeit • High degree of rigidity
UNEF
• Hohe Maßgenauigkeit • High dimensional precision
G, Rp • Modular aufgebaut und einsetzbar • Modular construction for universal application
NPT, NPTF
Rc, W
BSW, BSF MoSys mit Vollhartmetall-Kopf
MoSys with solid carbide head
Pg
EG (STI)
SELF-LOCK
Tr Anschlagschraube Zentrierring/Distanzring
Stop screw Centering ring or spacer
Zubehör
Accessories
Tech. Info Werkzeug-Aufnahme Gewindefräser/Kernlochbohrer
Tool holder Thread milling cutter or twist drill
BGF
ZBGF
Spannschraube Plankopf
GSF Clamping screw Milling head
GF
GF-KEG
Zylinderschraube
ZGF Cylinder screw
ZIRK-GF

Gigant
MoSys
MoSys mit Wendeschneidplatten
MoSys with indexable inserts

Anschlagschraube
Stop screw

Werkzeug-Aufnahme
Tool holder Wendeschneidplatte
Indexable insert

Spannschraube
Clamping screw Anzugsschraube
Clamping screw

Gewindefräser/Kernlochbohrer
Thread milling cutter or twist drill
