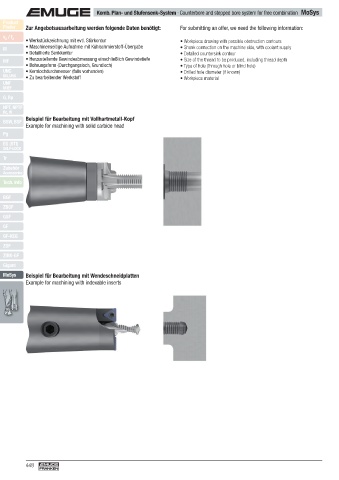

Komb. Plan- und Stufensenk-System · Counterbore and stepped bore system for free combination MoSys
Product
Finder Zur Angebotsausarbeitung werden folgende Daten benötigt: For submitting an offer, we need the following information:

v / f z • Werkstückzeichnung mit evtl. Störkontur • Workpiece drawing with possible obstruction contours
c
• Maschinenseitige Aufnahme mit Kühlschmierstoff-Übergabe • Shank connection on the machine side, with coolant supply
M
• Detaillierte Senkkontur • Detailed countersink contour
• Herzustellende Gewindeabmessung einschließlich Gewindetiefe • Size of the thread to be produced, including thread depth
MF
• Bohrungsform (Durchgangsloch, Grundloch) • Type of hole (through hole or blind hole)
UNC • Kernlochdurchmesser (falls vorhanden) • Drilled hole diameter (if known)
UN, UNS • Zu bearbeitender Werkstoff • Workpiece material
UNF
UNEF
G, Rp
NPT, NPTF
Rc, W
Beispiel für Bearbeitung mit Vollhartmetall-Kopf
BSW, BSF
Example for machining with solid carbide head
Pg
EG (STI)
SELF-LOCK
Tr
Zubehör
Accessories
Tech. Info

BGF
ZBGF
GSF
GF
GF-KEG
ZGF
ZIRK-GF

Gigant
MoSys Beispiel für Bearbeitung mit Wendeschneidplatten
Example for machining with indexable inserts
