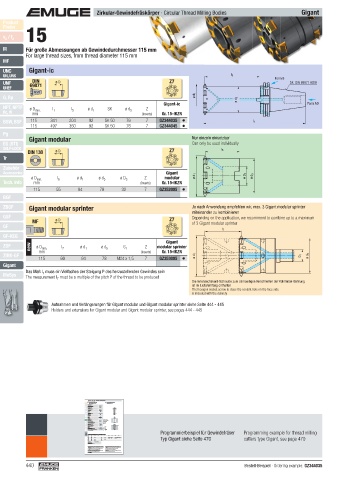

Zirkular-Gewindefräskörper · Circular Thread Milling Bodies Gigant
Product
Finder

v / f z 15
c
M Für große Abmessungen ab Gewindedurchmesser 115 mm
Für große Abmessungen ab Gewindedurchmesser 115 mm
For large thread sizes, from thread diameter 115 mm
MF
UNC Gigant-ic
UN, UNS l 5 Form B
DIN
UNF 69871 ø D Z7 SK DIN 69871 AD/B
UNEF
AD/B
G, Rp ø d 1 ø d 5
Gigant-ic Form AD
NPT, NPTF ø D min. l 1 l 5 ø d 1 SK ø d 5 Z
Rc, W mm (Inserts) Gr. 15-IKZN
BSW, BSF 115 341 204 92 SK 50 76 7 GZ344035 l 1
115 497 360 92 SK 50 76 7 GZ344045
Pg
Gigant modular Nur einzeln einsetzbar
EG (STI) Can only be used individually
SELF-LOCK Z7 l 6
DIN 138 ø D
Tr
Zubehör
Accessories Gigant
ø D min. l 6 ø d 1 ø d 5 ø D 3 Z modular ø d 1 ø D 3 ø d 5
Tech. Info mm (Inserts) Gr. 15-IKZN
115 55 94 78 32 7 GZ352005
BGF
ZBGF Gigant modular sprinter Je nach Anwendung empfehlen wir, max. 3 Gigant modular sprinter
GSF miteinander zu kombinieren
Depending on the application, we recommend to combine up to a maximum
MF ø D Z7 of 3 Gigant modular sprinter
GF
l 7
GF-KEG
Gigant
ZGF new ø D min. l 7 ø d 1 ø d 5 G 1 Z modular sprinter
ZIRK-GF mm (Inserts) Gr. 15-IKZN ø d 1 G 1 ø d 5
115 60 94 78 M24 x 1,5 7 GZ353005
Gigant
Das Maß l muss ein Vielfaches der Steigung P des herzustellenden Gewindes sein
7
MoSys The measurement I must be a multiple of the pitch P of the thread to be produced
7
Die Innensechskant-Schraube zum stirnseitigen Verschließen der Kühlmittel-Bohrung
ist im Lieferumfang enthalten
The hexagon socket screw to close the coolant hole on the face side
is included with the delivery
Aufnahmen und Verlängerungen für Gigant modular und Gigant modular sprinter siehe Seite 444 - 445
Holders and extensions for Gigant modular and Gigant modular sprinter, see pages 444 - 445

Gewindefräser · Thread Milling Cutters
Product
Finder 3.8 Programmierbeispiele (DIN) 3.8 Programming examples (DIN)
v c / f z Werkzeug: Gigant-ic, Gr.12 Tool: Gigant-ic, Size 12
M Gewinde-Abmessung:
Thread dimension: M42 - 6H
MF Gewinde-Nenndurchmesser D: 42,000 mm
Nominal thread diameter D:
UNC Gewindesteigung P: 4,500 mm
UN, UNS Thread pitch P:
UNF Kernlochdurchmesser D 1 :
UNEF Drilled hole diameter D 1 : 37,500 mm
G, Rp Gewindetiefe b 3) : 63,000 mm
Thread depth b 3) :
NPT, NPTF Werkstoff:
Rc, W Material: 1.1730
BSW, BSF Werkzeug-Abmessungen: ø 32,85 x 153 mm Z
Tool dimensions:
Pg Schneidstoff: VHM ø d 1
Cutting material:
EG (STI)
SELF-LOCK Beschichtung: TIN
Coating:
Tr Artikel-Nr.: Article no.: GZ341032 GF643205.9517 ø D 1
Zubehör Zähnezahl Z:
Accessories No. of teeth Z: 3
Tech. Info Fräserdurchmesser d 1 : 32,850 mm (gemessen am Frästeil)
Cutter diameter d 1 : (measured on the cutting part)
BGF Fräserradiuskorrektur k 1) : 0,174 mm (je nach Einsatzfall)
Cutter radius compensation k 1) :
(acc. work case)
ZBGF zu programmierender Fräserradius 2) : 16,251 mm (0,5 · d 1 – k)
Cutter radius to be programmed 2) :
GSF Schnittgeschwindigkeit v c : 250 m/min ø D
Cutting speed v c :
GF Vorschub pro Zahn (Fräsen) f z : 0,200 mm
GF-KEG Feed per tooth (milling) f z : S = 2424 min -1 v n = –––––––– c · 1000
Drehzahl n:
ZGF Speed n: Vorschubgeschwindigkeit (Kontur) v f : d 1 · π b
ZIRK-GF Feed speed (contour) v f : F = 1454 mm/min v f = f z · Z · n
Gigant Vorschubgeschwindigkeit (Mittelpunktsbahn) v fM : F = 317 mm/min v v fM = ––––––––– f · (D – d 1 ) D
Feed speed (centre point) v fM :

MoSys Programmierbeispiel für Gewindefräser Programming example for thread milling
CNC-Innengewindefräsen (im Gegenlauf, an der Kontur, inkremental, nach DIN 66025)
CNC internal thread milling (conventional milling, on the contour, incremental, acc. DIN 66025)
N 10 G 54 G 90 G 00 X… Y… Z 0,000 S 2424 T01 2) M03
N 20 G 91
N 30 G 42 G 01 X 0 Y –21 F 1454 (Kontur · Contour ) [F 317] 4) (Mittelpunkt · Centre point )
N 40 G 02 X 0 Y 0 Z –4,500 I 0 J 21,000 Typ Gigant siehe Seite 470 cutters type Gigant, see page 470
… 5)
N 50 G 40 G 01 X 0 Y 21
N 70 G 90 G 00 Z 4,5
Zerspanzeit t h : 72,6 sec. (1,2 min.)
Machining time t h :
Anzahl der Gewindegänge 5) : 13
Number of threads 5) :
1) Der zu programmierende Fräserradius ist je nach Einsatzfall zu korrigieren, bis das Gewinde 1) The cutter radius to be programmed must be corrected, depending on the work case, until the
die gewünschte Muttertoleranz, z.B. 6H/ISO2 erreicht. Die Fräserradiuskorrektur hängt aber thread achieves the required nut tolerance, e.g. 6H/ISO2. Please note, however, that this also
auch von der radialen Verdrängung des Werkzeugs ab (Festigkeit des zu fräsenden Materials depends on the radial defl ection of the tool (tensile strength of the material, projection length
of“the tool).
und Auskraglänge).
2) Der zu programmierende Fräserradius ist üblicherweise im Werkzeugspeicher enthalten. 2) The cutter radius to be programmed is normally included in the tool memory.
3) Die eingegebene Gewindetiefe b muss durch die Steigung P teilbar sein. 3) The thread depth b as entered must be divisible by the pitch P.
4) Bei Steuerungen, welche die Berechnung des Mittelpunktsvorschubs nicht selbstständig 4) If your control does not calculate the centre point feed automatically please use the feed values
durchführen, müssen die Vorschubwerte in Klammern verwendet werden. printed in brackets.
5) Satz N 40 muss mit Anzahl der Gewindegänge wiederholt werden. 5) Block N 40 must be repeated with the number of threads.
470
440 Bestell-Beispiel · Ordering example: GZ344035
