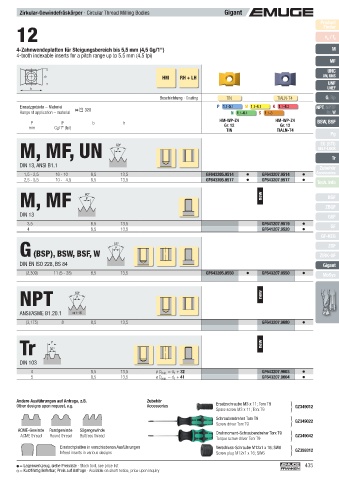

Zirkular-Gewindefräskörper · Circular Thread Milling Bodies Gigant
Product
12 v / f z
Finder
c
4-Zahnwendeplatten für Steigungsbereich bis 5,5 mm (4,5 Gg/1") M
4-tooth indexable inserts for a pitch range up to 5.5 mm (4.5 tpi)
MF
UNC
HM RH + LH
b UN, UNS
UNF
h UNEF
Beschichtung · Coating TIN TIALN-T4 G, Rp
Einsatzgebiete – Material P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2 NPT, NPTF
Range of application – material  328 N 1.1- 4.4 S 1.1-3 Rc, W
HM-WP-Z4 HM-WP-Z4
P P b h BSW, BSF
mm Gg/1" (tpi) Gr. 12 Gr. 12
TIN TIALN-T4
Pg
M, MF, UN 60° EG (STI)
SELF-LOCK
P

DIN 13, ANSI B1.1 Tr
Zubehör
1,5 - 2,5 16 - 10 8,5 13,5 GF643205.9514 GF643207.9514 Accessories
2,5 - 5,5 10 - 4,5 8,5 13,5 GF643205.9517 GF643207.9517
Tech. Info
M, MF 60° new BGF
P

DIN 13 ZBGF
GSF
3,5 8,5 13,5 GF641207.9519 GF
4 8,5 13,5 GF641207.9520
GF-KEG
G (BSP), BSW, BSF, W 55° ZIRK-GF
ZGF
P

DIN EN ISO 228, BS 84 Gigant
(2,309) 11 (5 - 28) 8,5 13,5 GF643205.9550 GF643207.9550
MoSys

NPT 60° new
P

ANSI/ASME B1.20.1 1:16
(3,175) 8 8,5 13,5 GF643207.9680

Tr 30° new
P

DIN 103
4 8,5 13,5 ø D min. = d + 32 GF643207.9603
1
5 8,5 13,5 ø D min. = d + 41 GF643207.9604
1

Andere Ausführungen auf Anfrage, z.B. Zubehör ⎫

Other designs upon request, e.g. Accessories Ersatzschraube M3 x 11; Torx T9 ⎬ GZ349012
Spare screw M3 x 11; Torx T9 ⎭
Schraubendreher Torx T9 ⎫ ⎬ GZ349022
Screw driver Torx T9 ⎭
ACME-Gewinde Rundgewinde Sägengewinde Drehmoment-Schraubendreher Torx T9 ⎫
ACME thread Round thread Buttress thread ⎬ GZ349042
Torque screw driver Torx T9 ⎭
Einstechplatten in verschiedenen Ausführungen Verschluss-Schraube M12x1 x 16; SW6 ⎫ ⎬ GZ359312
Infeed inserts in various designs Screw plug M12x1 x 16; SW6 ⎭

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 435
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
