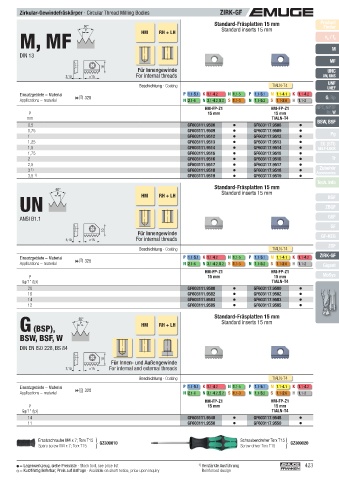

Zirkular-Gewindefräskörper · Circular Thread Milling Bodies ZIRK-GF

Standard-Fräsplatten 15 mm Product
60° HM RH + LH Standard inserts 15 mm Finder
M, MF v / f z
P
c
DIN 13 M
MF
10
Für Innengewinde UNC
3,18 ≈15 For internal threads UN, UNS
Beschichtung · Coating TIALN-T4 UNF
UNEF
Einsatzgebiete – Material  328 P 1.1- 5.1 K 1.1- 4.2 N 1.1-5 P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2 G, Rp
Applications – material N 2.1-6 N 3.1- 4.2, 5.2 S 1.1-3 N 1.1- 5.2 S 1.1- 2.6 H 1.1-2
HM-FP-Z1 HM-FP-Z1 NPT, NPTF
P 15 mm 15 mm Rc, W
mm TIALN-T4 BSW, BSF
0,5 GF603111.9506 GF603117.9506
0,75 GF603111.9509 GF603117.9509
1 GF603111.9512 GF603117.9512 Pg
1,25 GF603111.9513 GF603117.9513 EG (STI)
1,5 GF603111.9514 GF603117.9514 SELF-LOCK
1,75 GF603111.9515 GF603117.9515
2 GF603111.9516 GF603117.9516 Tr
2,5 GF603111.9517 GF603117.9517
3 1) GF603111.9518 GF603117.9518 Zubehör
Accessories
3,5 1) GF603111.9519 GF603117.9519
Tech. Info
Standard-Fräsplatten 15 mm
60° Standard inserts 15 mm
P
UN HM RH + LH ZBGF
BGF
ANSI B1.1 GSF
GF
10
Für Innengewinde GF-KEG
3,18 ≈15 For internal threads
ZGF
Beschichtung · Coating TIALN-T4
Einsatzgebiete – Material P 1.1- 5.1 K 1.1- 4.2 N 1.1-5 P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2 ZIRK-GF
Applications – material  328 N 2.1-6 N 3.1- 4.2, 5.2 S 1.1-3 N 1.1- 5.2 S 1.1- 2.6 H 1.1-2 Gigant
HM-FP-Z1 HM-FP-Z1
P 15 mm 15 mm MoSys
Gg/1" (tpi) TIALN-T4
20 GF603111.9580 GF603117.9580
16 GF603111.9582 GF603117.9582
14 GF603111.9583 GF603117.9583
12 GF603111.9585 GF603117.9585

Standard-Fräsplatten 15 mm
55°
P HM RH + LH Standard inserts 15 mm
G (BSP),
BSW, BSF, W

DIN EN ISO 228, BS 84
10
Für Innen- und Außengewinde
3,18 ≈15 For internal and external threads
Beschichtung · Coating TIALN-T4
Einsatzgebiete – Material P 1.1- 5.1 K 1.1- 4.2 N 1.1-5 P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2
Applications – material  328 N 2.1-6 N 3.1- 4.2, 5.2 S 1.1-3 N 1.1- 5.2 S 1.1- 2.6 H 1.1-2
HM-FP-Z1 HM-FP-Z1
P 15 mm 15 mm
Gg/1" (tpi) TIALN-T4
14 GF603111.9548 GF603117.9548
11 GF603111.9550 GF603117.9550

Ersatzschraube M4 x 7; Torx T15 ⎫ Schraubendreher Torx T15 ⎫
Spare screw M4 x 7; Torx T15 ⎬ GZ309010 Screw driver Torx T15 ⎬ GZ309020
⎭
⎭

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 1) Verstärkte Ausführung 423
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry Reinforced design
