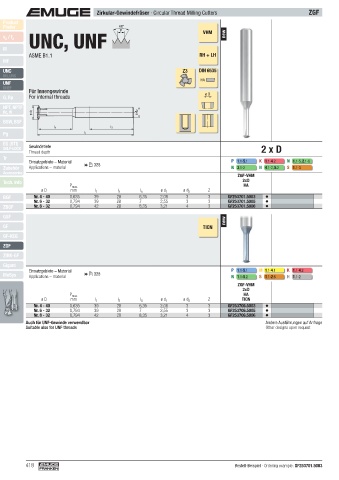

Zirkular-Gewindefräser · Circular Thread Milling Cutters ZGF
Product
Finder 60°
P
UNC, UNF
v / f VHM new
z
c
M
ASME B1.1 RH + LH
MF
UNC Z3 DIN 6535
UN, UNS
HA
UNF
UNEF
Für Innengewinde
G, Rp For internal threads ø D
NPT, NPTF
Rc, W ø d1 ø d2
BSW, BSF
l 5 l 3
Pg l 1
EG (STI)
SELF-LOCK Gewindetiefe 2 x D
Thread depth
Tr
Einsatzgebiete – Material  328 P 1.1- 5.1 K 1.1- 4.2 N 1.1-5, 2.1-6
Zubehör Applications – material N 3.1-2 N 4.1-2, 5.2 S 1.1-3
Accessories
ZGF-VHM
Tech. Info 2xD
P max. HA
ø D mm l 1 l 3 l 5 ø d 1 ø d 2 Z
BGF Nr. 4 - 40 0,635 39 28 6,35 2,06 3 3 GF253701.5003
Nr. 6 - 32 0,794 39 28 7 2,55 3 3 GF253701.5005
ZBGF Nr. 8 - 32 0,794 42 28 8,35 3,21 4 3 GF253701.5006
GSF
new
GF TICN
GF-KEG
ZGF
ZIRK-GF

Gigant
Einsatzgebiete – Material P 1.1- 5.1 M 1.1- 4.1 K 1.1- 4.2
MoSys Applications – material  328 N 1.1- 5.2 S 1.1- 2.6 H 1.1-2
ZGF-VHM
2xD
P max. HA
ø D mm l 1 l 3 l 5 ø d 1 ø d 2 Z TICN
Nr. 4 - 40 0,635 39 28 6,35 2,06 3 3 GF253706.5003
Nr. 6 - 32 0,794 39 28 7 2,55 3 3 GF253706.5005
Nr. 8 - 32 0,794 42 28 8,35 3,21 4 3 GF253706.5006

Auch für UNF-Gewinde verwendbar Andere Ausführungen auf Anfrage
Suitable also for UNF threads Other designs upon request

418 Bestell-Beispiel · Ordering example: GF253701.5003
