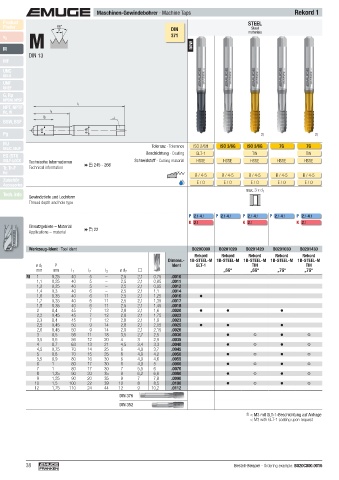

Maschinen-Gewindebohrer · Machine Taps Rekord 1
Product STEEL STEEL
Finder 60° DIN materials materials
Steel
Steel
M
P
v c 371
M new
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
Rc, W l 3
l 2
BSW, BSF
ø d 1 ø d 2
Pg 2) 2)
MJ Toleranz · Tolerance
UNJC, UNJF ISO 2/6H ISO 3/6G ISO 3/6G 7G 7G 6HX ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 1/4H ISO 1/4H ISO 3/6G ISO 3/6G
Beschichtung · Coating GLT-1 TIN TIN CRT TIN TIN TIN TIN
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE HSSE-PM HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE
Tr, Tr-F Technical information  245 - 266 R15 R15 R15 R35 R35 R35 R35 R35 R35
Rd
B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / ≈6 C / 2-3 E / 1,5-2 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3
Zubehör E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O
Accessories
max. 3 x d 1 max. 3 x d 1 max. 2 x d 1 max. 2,5 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 2.1- 4.1 P 2.1- 4.1 P 2.1- 4.1 P 2.1- 4.1 P 2.1- 4.1 P 3.1- 5.1 P 2.1- 3.1 P 2.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1
K 2.1 K 2.1 K 2.1 K 1.1- 4.2 N 2.2 K 2.1 N 2.2 K 2.1 N 2.2 K 2.1
Einsatzgebiete – Material N 1.4-5, 2.4-5 N 2.2 N 2.2 N 2.2
Applications – material  22

Werkzeug-Ident · Tool ident B020C000 B0201020 B0201420 B0201030 B0201430 B0208E01 B0451000 B0461000 B0401400 B0501000 B0501400 B0501010 B0501410 B0501020 B0501420
Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Enorm Enorm Enorm Enorm Enorm Enorm
Dimens.- 1B-STEEL-M 1B-STEEL-M 1B-STEEL-M 1B-STEEL-M 1B-STEEL-M 1B-STEEL-H 1D-STEEL 1D-STEEL/E 1DF-STEEL 1-STEEL 1-STEEL 1-STEEL 1-STEEL 1-STEEL 1-STEEL
ø d 1 P Ident GLT-1 TIN TIN PM-CRT TIN TIN TIN TIN
mm mm l 1 l 2 l 3 ø d 2 „6G“ „6G“ „7G“ „7G“ „4H“ „4H“ „6G“ „6G“
M 1 0,25 40 5 – 2,5 2,1 0,75 .0010 M 1
1,1 0,25 40 5 – 2,5 2,1 0,85 .0011 1,1
1,2 0,25 40 5 – 2,5 2,1 0,95 .0012 1,2
1,4 0,3 40 6 – 2,5 2,1 1,1 .0014 *) 1,4
1,6 0,35 40 6 11 2,5 2,1 1,25 .0016 1,6
1,7 0,35 40 6 11 2,5 2,1 1,35 .0017 1,7
1,8 0,35 40 6 11 2,5 2,1 1,45 .0018 1,8
2 0,4 45 7 12 2,8 2,1 1,6 .0020 2
2,2 0,45 45 7 12 2,8 2,1 1,75 .0022 2,2
2,3 0,4 45 7 12 2,8 2,1 1,9 .0023 2,3
2,5 0,45 50 9 14 2,8 2,1 2,05 .0025 2,5
2,6 0,45 50 9 14 2,8 2,1 2,15 .0026 2,6
3 0,5 56 11 18 3,5 2,7 2,5 .0030 3
3,5 0,6 56 12 20 4 3 2,9 .0035 3,5
4 0,7 63 13 21 4,5 3,4 3,3 .0040 4
4,5 0,75 70 14 25 6 4,9 3,7 .0045 4,5
5 0,8 70 15 25 6 4,9 4,2 .0050 5
5,5 0,9 80 16 30 6 4,9 4,6 .0055 5,5
6 1 80 17 30 6 4,9 5 .0060 6
7 1 80 17 30 7 5,5 6 .0070 7
8 1,25 90 20 35 8 6,2 6,8 .0080 8
9 1,25 90 20 35 9 7 7,8 .0090 9
10 1,5 100 22 39 10 8 8,5 .0100 10
12 1,75 110 24 44 12 9 10,2 .0112 12
DIN 376  65  66  66  66  66  66  67  67  67  67
DIN 352  91  91
2) < M3 mit GLT-1-Beschichtung auf Anfrage
< M3 with GLT-1 coating upon request

38 Bestell-Beispiel · Ordering example: B020C000.0016
