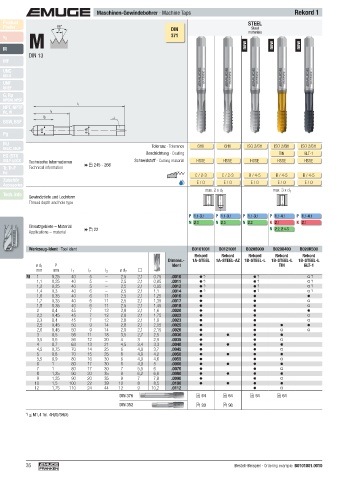

P. 36
Maschinen-Gewindebohrer · Machine Taps Rekord 1
Product STEEL STEEL
Finder 60° DIN materials materials
Steel
Steel
P
M
v c 371
M new new new
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
Rc, W l 3
l 2
BSW, BSF
ø d 1 ø d 2
Pg 2) 2) 2) 2)
MJ Toleranz · Tolerance
UNJC, UNJF 6HX 6HX ISO 2/6H ISO 2/6H ISO 2/6H ISO 1/4H ISO 1/4H ISO 3/6G ISO 3/6G 7G 7G ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H
Beschichtung · Coating TIN GLT-1 TIN TIN TIN TIN TIN
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE
Tr, Tr-F Technical information 245 - 266 LH LH
Rd
C / 2-3 C / 2-3 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5
Zubehör E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O
Accessories
max. 2 x d 1 max. 3 x d 1 max. 3 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 3.1 P 1.1- 3.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 2.1- 4.1 P 2.1- 4.1
N 2.3 N 2.3 N 2.2 K 2.1 K 2.1 N 2.2 K 2.1 N 2.2 K 2.1 N 2.2 K 2.1 N 2.2 K 2.1 K 2.1
Einsatzgebiete – Material N 2.2, 2.4-5 N 2.2, 2.4-5 N 2.2, 2.4-5 N 2.2, 2.4-5 N 2.2, 2.4-5
Applications – material 22
Werkzeug-Ident · Tool ident B0101001 B0121001 B0208900 B0208400 B020K500 B0208910 B0208410 B0208920 B0208420 B0208930 B0208430 B0208950 B0208450 B0201000 B0201400
Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord
Dimens.- 1A-STEEL 1A-STEEL-AZ 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-M 1B-STEEL-M
ø d 1 P Ident TIN GLT-1 TIN TIN TIN LH LH-TIN TIN
mm mm l 1 l 2 l 3 ø d 2 „4H“ „4H“ „6G“ „6G“ „7G“ „7G“
M 1 0,25 40 5 – 2,5 2,1 0,75 .0010 *) *) *) M 1
1,1 0,25 40 5 – 2,5 2,1 0,85 .0011 *) *) *) 1,1
1,2 0,25 40 5 – 2,5 2,1 0,95 .0012 *) *) *) 1,2
1,4 0,3 40 6 – 2,5 2,1 1,1 .0014 *) *) *) 1,4
1,6 0,35 40 6 11 2,5 2,1 1,25 .0016 1,6
1,7 0,35 40 6 11 2,5 2,1 1,35 .0017 1,7
1,8 0,35 40 6 11 2,5 2,1 1,45 .0018 1,8
2 0,4 45 7 12 2,8 2,1 1,6 .0020 2
2,2 0,45 45 7 12 2,8 2,1 1,75 .0022 2,2
2,3 0,4 45 7 12 2,8 2,1 1,9 .0023 2,3
2,5 0,45 50 9 14 2,8 2,1 2,05 .0025 2,5
2,6 0,45 50 9 14 2,8 2,1 2,15 .0026 2,6
3 0,5 56 11 18 3,5 2,7 2,5 .0030 3
3,5 0,6 56 12 20 4 3 2,9 .0035 3,5
4 0,7 63 13 21 4,5 3,4 3,3 .0040 4
4,5 0,75 70 14 25 6 4,9 3,7 .0045 4,5
5 0,8 70 15 25 6 4,9 4,2 .0050 5
5,5 0,9 80 16 30 6 4,9 4,6 .0055 5,5
6 1 80 17 30 6 4,9 5 .0060 6
7 1 80 17 30 7 5,5 6 .0070 7
8 1,25 90 20 35 8 6,2 6,8 .0080 8
9 1,25 90 20 35 9 7 7,8 .0090 9
10 1,5 100 22 39 10 8 8,5 .0100 10
12 1,75 110 24 44 12 9 10,2 .0112 12
DIN 376 64 64 64 64 64 65 65 65 65 65 65 65 65 65
DIN 352 90 90 90
*) ≤ M1,4 Tol. 4H(X)/5H(X)
36 Bestell-Beispiel · Ordering example: B0101001.0010
