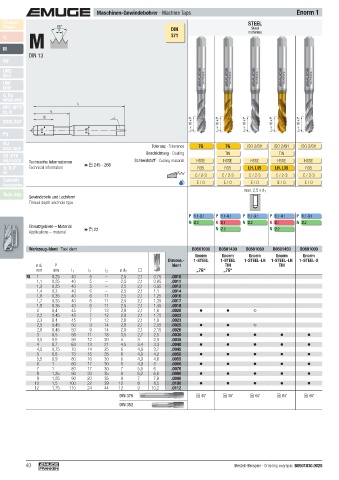

Page 40 - EMUGE
P. 40
Maschinen-Gewindebohrer · Machine Taps Enorm 1
Product STEEL STEEL VA
Finder 60° DIN materials materials Stainless steel
Steel
Steel
M
P
materials
v c 371
M
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
Rc, W l 3
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF 7G 7G ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 1/4H ISO 1/4H ISO 1/4H ISO 3/6G ISO 3/6G
Beschichtung · Coating TIN TIN TIN NT TIN GLT-1 NT TIN GLT-1 NT TIN
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE
Tr, Tr-F Technical information 245 - 266 R35 R35 LH, L35 LH, L35 R35 R35
Rd
C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 C / 2-3 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5
Zubehör E / O E / O E / O E / O E / O E / O E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P E / O / P
Accessories
max. 2,5 x d 1 max. 2,5 x d 1 max. 3 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1
N 2.2 K 2.1 N 2.2 K 2.1 N 2.2 K 2.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1
Einsatzgebiete – Material N 2.2 N 2.2 N 2.2 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1
Applications – material 22
N 2.2, 2.5-6 N 2.2, 2.5-6 N 2.2 N 2.2, 2.5-6 N 2.2, 2.5-6 N 2.2 N 2.2, 2.5-6 N 2.2, 2.5-6
Werkzeug-Ident · Tool ident B0501030 B0501430 B0501050 B0501450 B0601000 B0601400 B0203000 B0203100 B020C300 B0203010 B0203110 B020C310 B0203020 B0203120
Enorm Enorm Enorm Enorm Enorm Enorm Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord
Dimens.- 1-STEEL 1-STEEL 1-STEEL-LH 1-STEEL-LH 1-STEEL-X 1-STEEL-X 1B-VA 1B-VA 1B-VA 1B-VA 1B-VA 1B-VA 1B-VA 1B-VA
ø d 1 P Ident TIN TIN TIN NT TIN GLT-1 NT TIN GLT-1 NT TIN
mm mm l 1 l 2 l 3 ø d 2 „7G“ „7G“ „4H“ „4H“ „4H“ „6G“ „6G“
M 1 0,25 40 5 – 2,5 2,1 0,75 .0010 *) *) M 1
1,1 0,25 40 5 – 2,5 2,1 0,85 .0011 *) *) 1,1
1,2 0,25 40 5 – 2,5 2,1 0,95 .0012 *) *) 1,2
1,4 0,3 40 6 – 2,5 2,1 1,1 .0014 *) *) 1,4
1,6 0,35 40 6 11 2,5 2,1 1,25 .0016 1,6
1,7 0,35 40 6 11 2,5 2,1 1,35 .0017 1,7
1,8 0,35 40 6 11 2,5 2,1 1,45 .0018 1,8
2 0,4 45 7 12 2,8 2,1 1,6 .0020 2
2,2 0,45 45 7 12 2,8 2,1 1,75 .0022 2,2
2,3 0,4 45 7 12 2,8 2,1 1,9 .0023 2,3
2,5 0,45 50 9 14 2,8 2,1 2,05 .0025 2,5
2,6 0,45 50 9 14 2,8 2,1 2,15 .0026 2,6
3 0,5 56 11 18 3,5 2,7 2,5 .0030 3
3,5 0,6 56 12 20 4 3 2,9 .0035 3,5
4 0,7 63 13 21 4,5 3,4 3,3 .0040 4
4,5 0,75 70 14 25 6 4,9 3,7 .0045 4,5
5 0,8 70 15 25 6 4,9 4,2 .0050 5
5,5 0,9 80 16 30 6 4,9 4,6 .0055 5,5
6 1 80 17 30 6 4,9 5 .0060 6
7 1 80 17 30 7 5,5 6 .0070 7
8 1,25 90 20 35 8 6,2 6,8 .0080 8
9 1,25 90 20 35 9 7 7,8 .0090 9
10 1,5 100 22 39 10 8 8,5 .0100 10
12 1,75 110 24 44 12 9 10,2 .0112 12
DIN 376 67 67 67 67 67 67 68 68 68 68 68 69 69 69
DIN 352 91
40 Bestell-Beispiel · Ordering example: B0501030.0020
