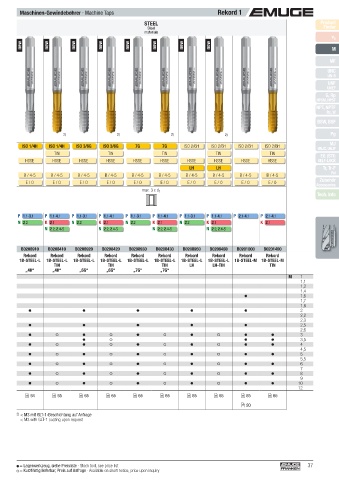

P. 37
Maschinen-Gewindebohrer · Machine Taps Rekord 1
STEEL STEEL Product
60° DIN materials materials Finder
Steel
Steel
M 371 new new new new new new new new v c
P
DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
l 3 Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
2) 2) 2) 2) Pg
Toleranz · Tolerance 6HX 6HX ISO 2/6H ISO 2/6H ISO 2/6H ISO 1/4H ISO 1/4H ISO 3/6G ISO 3/6G 7G 7G ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H MJ
UNJC, UNJF
Beschichtung · Coating TIN GLT-1 TIN TIN TIN TIN TIN
EG (STI)
Technische Informationen 245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE SELF-LOCK
Technical information LH LH Tr, Tr-F
Rd
C / 2-3 C / 2-3 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 Zubehör
E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O E / O Accessories
max. 2 x d 1 max. 3 x d 1 max. 3 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type
P 1.1- 3.1 P 1.1- 3.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 1.1- 3.1 P 1.1- 4.1 P 2.1- 4.1 P 2.1- 4.1
N 2.3 N 2.3 N 2.2 K 2.1 K 2.1 N 2.2 K 2.1 N 2.2 K 2.1 N 2.2 K 2.1 N 2.2 K 2.1 K 2.1
Einsatzgebiete – Material N 2.2, 2.4-5 N 2.2, 2.4-5 N 2.2, 2.4-5 N 2.2, 2.4-5 N 2.2, 2.4-5
Applications – material 22
Werkzeug-Ident · Tool ident B0101001 B0121001 B0208900 B0208400 B020K500 B0208910 B0208410 B0208920 B0208420 B0208930 B0208430 B0208950 B0208450 B0201000 B0201400
Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord
Dimens.- 1A-STEEL 1A-STEEL-AZ 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-L 1B-STEEL-M 1B-STEEL-M
ø d 1 P Ident TIN GLT-1 TIN TIN TIN LH LH-TIN TIN
mm mm l 1 l 2 l 3 ø d 2 „4H“ „4H“ „6G“ „6G“ „7G“ „7G“
M 1 0,25 40 5 – 2,5 2,1 0,75 .0010 *) *) *) M 1
1,1 0,25 40 5 – 2,5 2,1 0,85 .0011 *) *) *) 1,1
1,2 0,25 40 5 – 2,5 2,1 0,95 .0012 *) *) *) 1,2
1,4 0,3 40 6 – 2,5 2,1 1,1 .0014 *) *) *) 1,4
1,6 0,35 40 6 11 2,5 2,1 1,25 .0016 1,6
1,7 0,35 40 6 11 2,5 2,1 1,35 .0017 1,7
1,8 0,35 40 6 11 2,5 2,1 1,45 .0018 1,8
2 0,4 45 7 12 2,8 2,1 1,6 .0020 2
2,2 0,45 45 7 12 2,8 2,1 1,75 .0022 2,2
2,3 0,4 45 7 12 2,8 2,1 1,9 .0023 2,3
2,5 0,45 50 9 14 2,8 2,1 2,05 .0025 2,5
2,6 0,45 50 9 14 2,8 2,1 2,15 .0026 2,6
3 0,5 56 11 18 3,5 2,7 2,5 .0030 3
3,5 0,6 56 12 20 4 3 2,9 .0035 3,5
4 0,7 63 13 21 4,5 3,4 3,3 .0040 4
4,5 0,75 70 14 25 6 4,9 3,7 .0045 4,5
5 0,8 70 15 25 6 4,9 4,2 .0050 5
5,5 0,9 80 16 30 6 4,9 4,6 .0055 5,5
6 1 80 17 30 6 4,9 5 .0060 6
7 1 80 17 30 7 5,5 6 .0070 7
8 1,25 90 20 35 8 6,2 6,8 .0080 8
9 1,25 90 20 35 9 7 7,8 .0090 9
10 1,5 100 22 39 10 8 8,5 .0100 10
12 1,75 110 24 44 12 9 10,2 .0112 12
DIN 376 64 64 64 64 64 65 65 65 65 65 65 65 65 65
DIN 352 90 90 90
2) < M3 mit GLT-1-Beschichtung auf Anfrage
< M3 with GLT-1 coating upon request
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 37
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
